Sartorius BIOSTAT B, Eppendorf BioFlo 120 i INFORS HT Minifors 2 należą do laboratoryjnych układów sterowania bioreaktorem mieszadłowym. Każdy może utrzymywać temperaturę, pH i tlen rozpuszczony, dozować ciecze, mieszać oraz napowietrzać hodowlę. Różnią się jednak filozofią konfiguracji: BIOSTAT B jest rozbudowywalną wieżą single lub twin, BioFlo 120 ma wyjątkowo szeroki ekosystem wymiennych naczyń, a Minifors 2 jest zwartym, wstępnie skonfigurowanym stanowiskiem w odmianie mikrobiologicznej albo komórkowej.
Nie można więc kupić „BIOSTAT B 5 l” ani „BioFlo 120” bez dalszego opisu. Pełny układ tworzą kontroler, dokładny wariant naczynia, napęd, mieszadła, sparger, linie gazowe, pompy, sondy, chłodzenie, chłodnica gazów odlotowych, oprogramowanie i akcesoria. Dwie oferty o tej samej nazwie mogą mieć inną zdolność transferu tlenu, inne sygnały oraz inne koszty eksploatacji.biostat-b,bioflo120,minifors
| Obszar | Sartorius BIOSTAT B | Eppendorf BioFlo 120 | INFORS HT Minifors 2 |
|---|---|---|---|
| podstawowa idea | konfigurowalna wieża single/twin dla wielu naczyń | pojedynczy kontroler szerokiego ekosystemu szklanego i BioBLU | kompletne kompaktowe stanowisko M albo C |
| naczynia istotne w laboratorium | Univessel Glass 1, 2, 5, 10 l; Univessel SU 2 i 10 l | szklane 1, 2, 5, 10 l oraz BioBLU od 250 ml do 40 l | szkło 1,5, 3 i 6 l; objętości robocze 0,3–1, 0,6–2 i 1,1–4 l |
| równoległość lokalna | jedna lub dwie niezależne jednostki | jedna jednostka na kontroler | jedna jednostka; równoległość zapewnia inna rodzina Multifors |
| gazy | konfiguracja do czterech MFC zależnie od modułu | jeden TMFC albo rotametr; automatyczne mieszanie do czterech źródeł | wersja M: 2 MFC; wersja C: 5 MFC |
| pompy | wariant i liczba zależą od zamówionej wieży | trzy wbudowane pompy stałoobrotowe z regulacją duty cycle; możliwe akcesoria | cztery pompy z trybem cyfrowym lub analogowym |
| oprogramowanie nadrzędne | Biobrain Supervise; starsze instalacje MFCS | DASware, BioNsight, BioCommand zależnie od środowiska | eve przez OPC UA |
| naturalna przewaga | twin, BioPAT i ścieżka do systemów Sartorius | największy zakres naczyń i szybka zmiana zastosowania | zwartość, cztery pompy i wyraźne konfiguracje M/C |
Bioreaktor laboratoryjny jest układem, a nie samym szklanym zbiornikiem
Naczynie wyznacza geometrię cieczy, lecz nie zapewnia samodzielnie kontrolowanego procesu. Napęd nadaje moment mieszadłu, moduł gazowy ustala przepływ i skład, sondy mierzą stan, pompy realizują dodatki, a kontroler zamyka pętle. Chłodzenie musi odebrać ciepło metabolizmu i pracy mechanicznej.
Granica systemu jest szczególnie ważna przy porównaniu cen. Jedna oferta może zawierać agregat chłodniczy, wagę, sondy i software, a druga tylko wieżę oraz podstawowe szkło. Niska cena kontrolera nie oznacza gotowości do hodowli.
Z tego powodu specyfikację warto budować od potrzeb procesu do komponentów. Nazwa producenta pojawia się dopiero po ustaleniu objętości roboczej, organizmu, zapotrzebowania na tlen, sposobu sterylizacji, wymaganych dodatków i sposobu rejestracji. Jest to praktyczne zastosowanie ogólnego modelu sprzężenia zwrotnego: wartość zmierzona ma sens dopiero razem z elementem wykonawczym, zakłóceniami i biologiczną odpowiedzią hodowli.local-control
Trzy platformy obejmują mikroorganizmy i komórki zwierzęce, ale nie tą samą konfiguracją
Producent może deklarować zastosowanie mikrobiologiczne oraz cell culture dla jednego kontrolera. Nie oznacza to, że ten sam zestaw mieszadeł, sparger i zakres gazu jest optymalny dla obu. Bakterie o dużym OUR premiują wysokie obroty i intensywne napowietrzanie. Komórki ssacze wymagają łagodniejszego ścinania, kontroli CO₂ oraz precyzji przy małych przepływach.
BioFlo 120 wyróżnia się możliwością podłączenia wielu naczyń BioBLU oznaczonych między innymi wariantami f dla fermentacji i c dla kultur komórkowych. Minifors 2 rozdziela urządzenia na wersję M i C z innym napędem, mieszadłami oraz liczbą MFC. BIOSTAT B dobiera konfigurację Univessel i modułów do zastosowania.bioflo120-brochure,minifors-datasheet,biostat-b-brochure
Uniwersalność kontrolera jest więc zdolnością obsługi wielu specjalizowanych torów. Nie jest dowodem, że jedno zmontowane stanowisko można przełączyć z wysokogęstościowej fermentacji bakteryjnej na CHO samą zmianą receptury.
Objętość całkowita i robocza nie są wymienne
Nominalne 2 l zwykle opisuje wielkość naczynia, nie gwarantowaną objętość roboczą w każdym procesie. Nad cieczą potrzebna jest przestrzeń gazowa, a piana i zasilanie zwiększają objętość w czasie. W perfuzji, przy wysokiej pianie albo dużej liczbie portów użyteczny zakres może być węższy.
Minifors 2 jawnie podaje pary: naczynie 1,5 l pracuje w zakresie 0,3–1 l, 3 l w 0,6–2 l, a 6 l w 1,1–4 l. Dla BioFlo katalog wskazuje szklany zakres roboczy około 0,4–10,5 l i jednorazowy do 40 l, lecz dokładny zakres zależy od naczynia. Univessel Glass występuje jako 1, 2, 5 i 10 l, a warunki robocze trzeba wziąć z konfiguracji.minifors,bioflo120-catalog,biostat-b
Porównywanie parametrów na litr wymaga użycia rzeczywistego poziomu cieczy. Ten sam przepływ gazu i moc mieszania dają inną intensywność przy 0,6 i 1,0 l w tym samym zbiorniku.
Naczynie szklane daje elastyczność portów kosztem przygotowania i ryzyka stłuczenia
Autoklawowalne szkło pozwala dobrać sondy wielorazowe, zmienić mieszadło, sparger, rurę zbiorczą i układ dodatków. Jest przezroczyste i ułatwia obserwację piany. Jednocześnie wymaga mycia, kontroli uszczelek, montażu, testu szczelności oraz przenoszenia ciężkiego, mokrego zestawu.
BIOSTAT B wykorzystuje Univessel Glass w czterech wielkościach. BioFlo 120 oferuje własne naczynia szklane 1–10 l z różnymi napędami. Minifors 2 opiera podstawową platformę na szkle 1,5–6 l umieszczanym w zintegrowanym bloku grzejno-chłodzącym.
Możliwość swobodnej konfiguracji ma granicę mechaniczną: głowica ma skończoną liczbę portów, sondy mogą kolidować z mieszadłem, a dodatkowa rura zmienia strefę przepływu. Rysunek z portami powinien być częścią zatwierdzonej konfiguracji.
Naczynie single-use skraca obrót, ale przenosi kontrolę na dostawcę zestawu
BioFlo 120 współpracuje z rodziną BioBLU, a BIOSTAT B z Univessel SU. Jednorazowy tor ogranicza mycie, montaż i ryzyko pozostałości po poprzedniej hodowli. Czujniki, sparger oraz geometria są dostarczane jako określony produkt.
Kosztem jest zależność od partii, terminu, łańcucha dostaw i odpadów. Nie każdy port można dodać, a zmiana mieszadła może oznaczać inny numer katalogowy całego naczynia. Integralność worka lub zgrzewu staje się nowym krytycznym parametrem.
Univessel SU 2 l ma zakres roboczy około 0,6–2 l, a bieżący wariant 10 l około 2,5–10 l. BioBLU obejmuje znacznie więcej wielkości i zastosowań, ale właśnie dlatego w ofercie trzeba zapisać symbol, nie samo single-use.univessel-su,bioflo120
Napęd bezpośredni i magnetyczny rozwiązują inne problemy szczelności
Wał przechodzący przez głowicę zapewnia szeroki zakres obrotów i bezpośrednie przeniesienie momentu, ale wymaga uszczelnienia mechanicznego lub innego kontrolowanego przejścia. Zużycie, montaż i smarowanie wpływają na szczelność oraz czystość.
Napęd magnetyczny przenosi moment bez klasycznego przejścia wału i jest użyteczny w delikatnych lub zamkniętych konfiguracjach. Ma jednak ograniczenia momentu i prędkości. BioFlo 120 podaje dla szkła z napędem bezpośrednim do 1500 obr./min w 1 l i do 1200 obr./min w 3–10 l, podczas gdy magnetyczne zakresy dla większego szkła są niższe.bioflo120-brochure
Nie wybiera się napędu po maksymalnej liczbie. Lepkość, liczba mieszadeł, średnica wału, moment i dopuszczalny shear określają, czy napęd zachowa obroty w rzeczywistym medium.

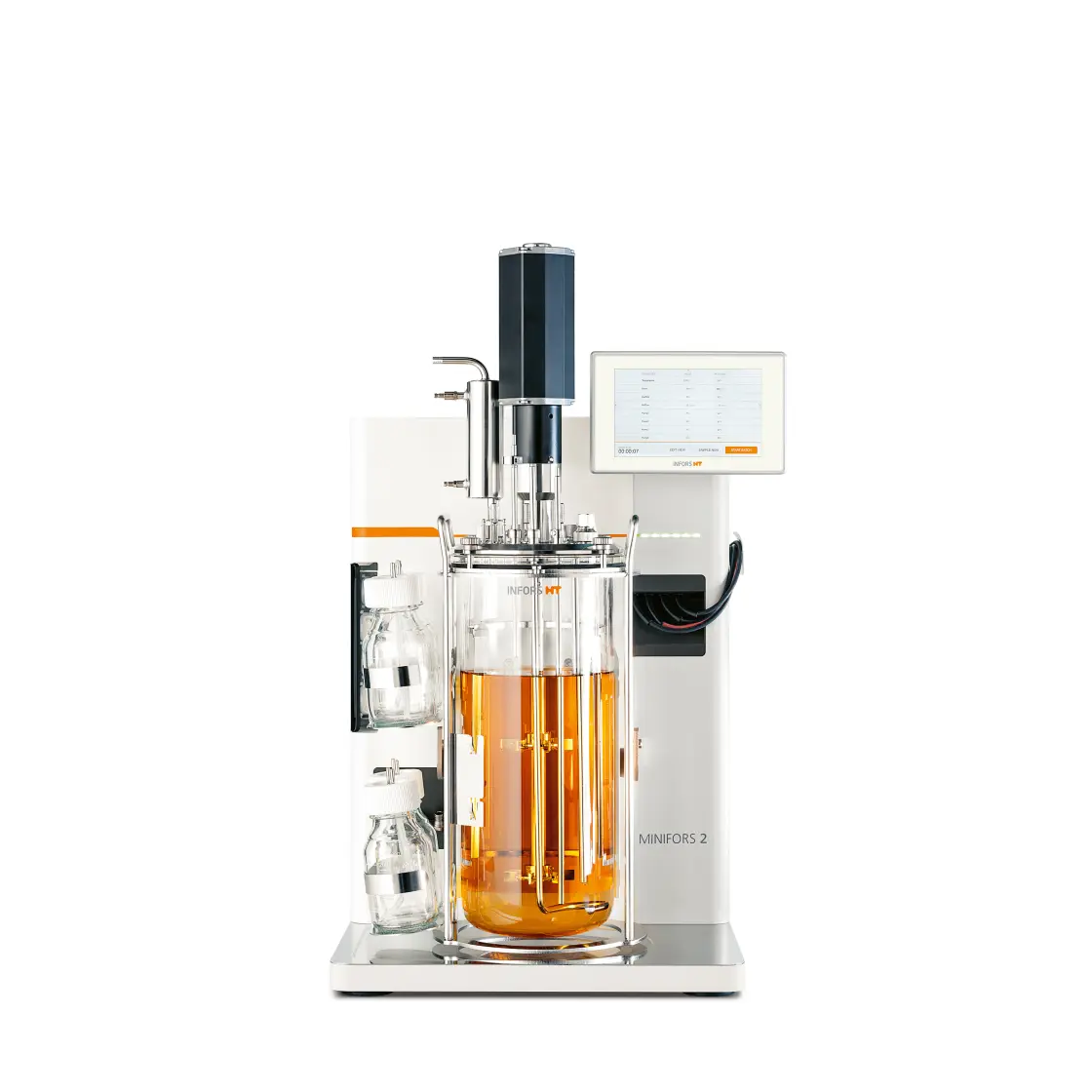

Wersja mikrobiologiczna Minifors 2 jest zbudowana dla wysokiej intensywności
Minifors 2 M pracuje nominalnie od 150 do 1600 obr./min i wykorzystuje dwa sześciłopatkowe mieszadła Rushtona. Dwa MFC obsługują strategie powietrze–tlen albo powietrze–azot zależnie od konfiguracji. Zakres przepływu rośnie z wielkością naczynia do 8 l/min dla 6 l total volume.minifors-datasheet
Taki układ sprzyja dyspersji gazu i wysokiemu kLa potrzebnemu w fermentacji bakteryjnej oraz drożdżowej. Rushton daje też większe lokalne ścinanie i moment niż mieszadło łopatkowe do komórek zwierzęcych.
Wysoka liczba obrotów nie jest gwarantowaną strategią procesu. Ograniczeniem może zostać piana, moc silnika, nagrzewanie, odprowadzanie gazu lub toksyczność tlenu. Rezerwa powinna być sprawdzona przy największym OUR, nie w wodzie.
Wersja komórkowa Minifors 2 zmienia napęd, mieszadło i układ gazowy
Minifors 2 C pracuje od 24 do 600 obr./min i standardowo korzysta z trzyłopatkowego pitched-blade impeller. Pięć MFC pozwala zarządzać powietrzem, tlenem, azotem i CO₂ w spargerze lub headspace, zależnie od toru. Przepływy są mierzone w ml/min i dostosowane do delikatnej kultury.minifors-datasheet
Różnica nie jest tylko programowa. Silnik, zakres, impeller i gassing realizują inny kompromis między mieszaniem, gazem, shear i kontrolą pH przez CO₂. Wersji M nie należy traktować jako tańszego wariantu C z ograniczoną recepturą.
Zakup powinien wskazać planowane zastosowanie na kilka lat. Jeżeli laboratorium rzeczywiście potrzebuje obu klas, platforma z wymiennymi naczyniami może być bardziej elastyczna; jeżeli prowadzi jedną, specjalizacja Minifors upraszcza konfigurację.

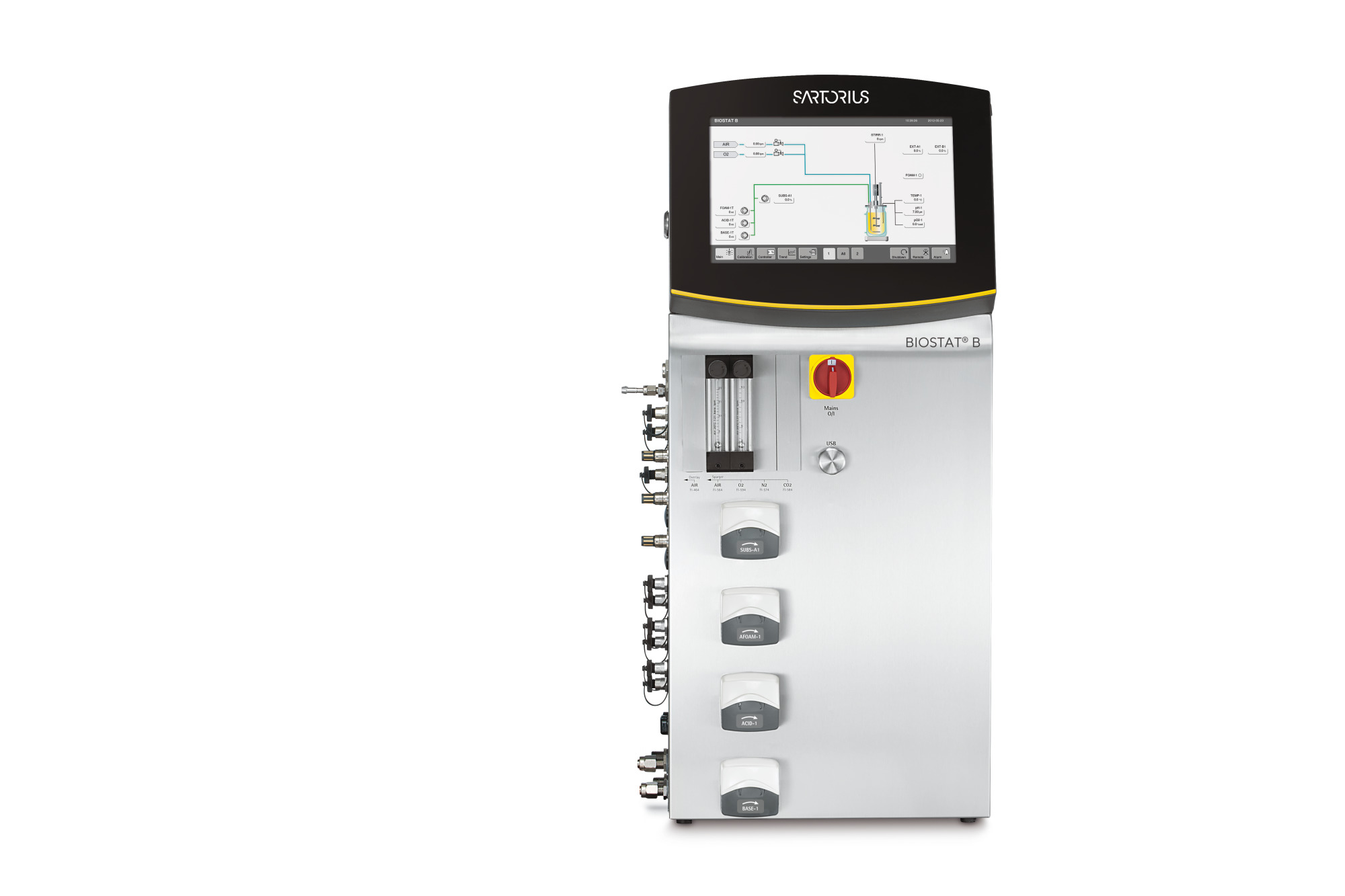

BIOSTAT B single i twin różnią liczbę niezależnych torów, nie tylko podstawę pod dwa naczynia
Wieża single steruje jednym naczyniem, a twin dwoma niezależnymi jednostkami. Każda potrzebuje własnych sond, pomp, napędu i toru wykonawczego. Wspólna obudowa oszczędza miejsce oraz część infrastruktury, ale awaria wieży może wpływać na dwa eksperymenty.biostat-b
Twin jest wartościowy w porównaniu kontrola–wariant, powtórzeniu albo dwóch procesach prowadzonych równolegle. Nie staje się automatycznie systemem DoE o wysokiej przepustowości: przygotowanie dwóch dużych naczyń nadal wymaga pracy, a liczba warunków jest mała.
BIOSTAT B-DCU jest odrębną, bardziej rozbudowaną rodziną zdolną sterować większą liczbą jednostek i integrować narzędzia PAT. Przy zakupie trzeba rozróżnić B od B-DCU; podobieństwo nazwy nie gwarantuje tej samej automatyki.biostat-b-dcu

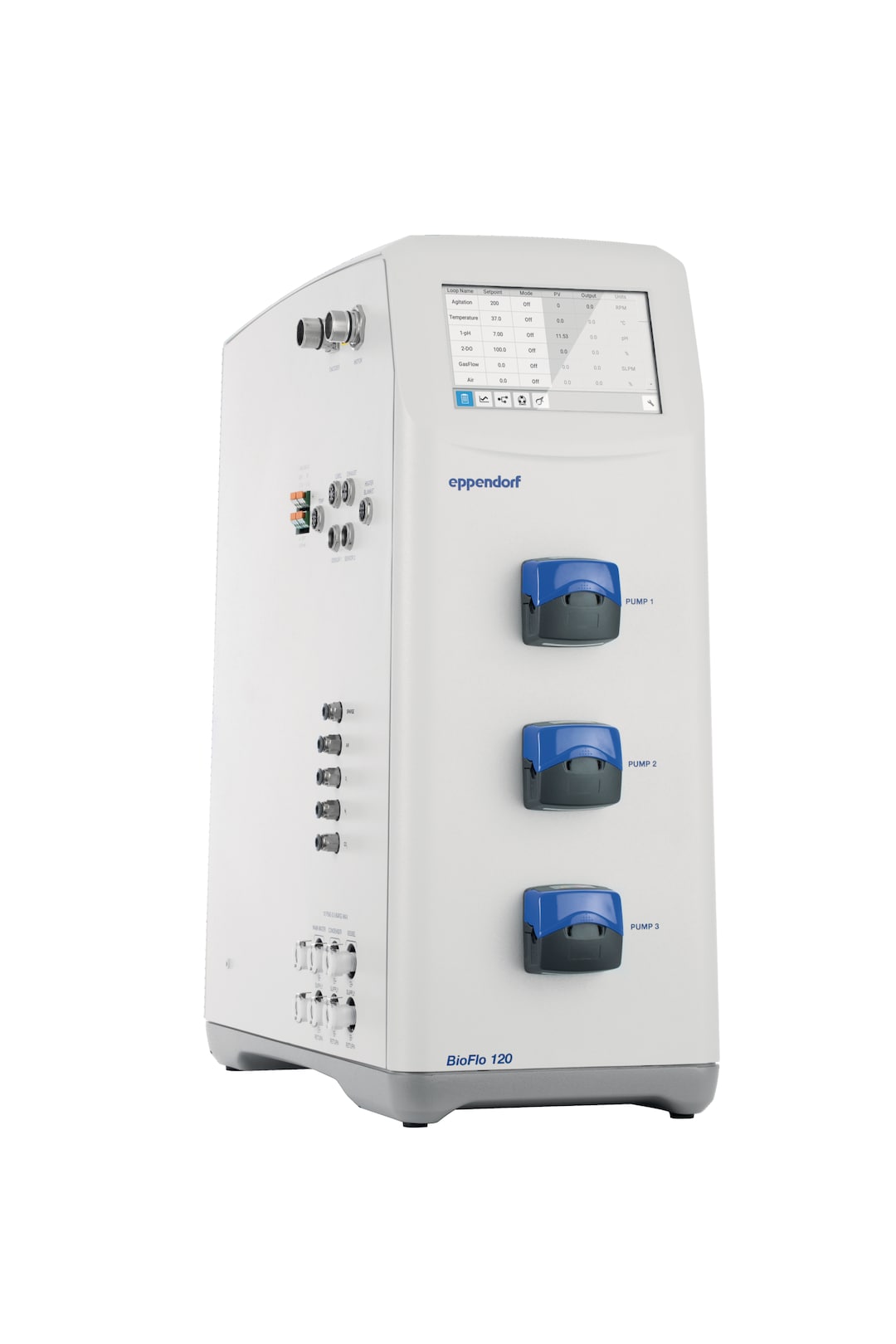

BioFlo 120 jest pojedynczym kontrolerem, lecz obejmuje bardzo szeroką skalę naczyń
Producent deklaruje kompatybilność od 250 ml do 40 l w rodzinie szkła i BioBLU. To umożliwia używanie tego samego interfejsu od małej fermentacji po większą kulturę komórkową. Nie oznacza identycznych parametrów napędu, gazu i ogrzewania w całym zakresie.bioflo120
Każde naczynie wymaga właściwego uchwytu, napędu, wiązki, mieszadła i ustawień. BioBLU 1f może osiągać znacznie wyższe obroty niż BioBLU 50c. Kontroler rozpoznaje lub obsługuje konfigurację, ale fizyka pozostaje zależna od skali.
Szeroki ekosystem ma wartość, gdy laboratorium rzeczywiście zmienia modele. Jeśli przez lata używa jednego szkła 3 l, część potencjalnej elastyczności nie daje korzyści, a ważniejsze stają się serwis i prostota.
Minifors 2 ogranicza skalę, lecz zmniejsza liczbę decyzji instalacyjnych
Trzy wielkości szkła i dwie wyspecjalizowane wersje tworzą węższy zakres niż BioFlo. Urządzenie przychodzi jako zintegrowana jednostka z panelem, blokiem temperatury, czterema pompami i przygotowanymi torami. Producent pozycjonuje je jako plug-and-play.minifors
Wąski katalog może być zaletą dla pierwszego laboratorium. Łatwiej zbudować SOP, magazynować części i szkolić, gdy liczba konfiguracji jest kontrolowana. Minifors mieści się też w mniejszych autoklawach dzięki przemyślanemu uchwytowi naczynia.
Ograniczenie ujawnia się przy nietypowych portach, single-use lub przejściu powyżej 4 l objętości roboczej. Następnym krokiem w ekosystemie INFORS jest zwykle inna platforma, nie większe naczynie na tej samej bazie.
Karta rodziny nie zastępuje identyfikacji konkretnego egzemplarza
Inwentarz urządzeń w serwisie Bioreaktory pokazuje, dlaczego nazwę handlową trzeba rozdzielić od wykonania sprzętowego. Współczesny BIOSTAT B ma 12-calowy panel BioPAT DCU czwartej generacji i występuje jako wieża single albo twin. Nie jest tym samym urządzeniem co starszy Bplus ani B-DCU z osobną 19-calową Control Tower i maksymalnie sześcioma Supply Tower. Wieża BIOSTAT B mierzy około 350 × 822 × 430 mm, waży około 40 kg w wersji single i 55 kg w twin, a jej obudowa ma stopień ochrony IP21.bioreaktory-biostat-b
BioFlo 120 także jest rodziną wariantów. Wersja Advanced używa rozszerzonego TMFC o zakresie 0,002–1, 0,01–5 albo 0,04–20 SLPM, natomiast Standard korzysta z ręcznego rotametru 0,5, 1, 2,5, 5, 10 albo 25 SLPM. Obie odmiany wyglądają podobnie i mają trzy frontowe pompy Watson-Marlow 114DV, dlatego fotografii obudowy nie wolno traktować jako dowodu obecności automatycznego regulatora przepływu. Wersję rozstrzyga pełny numer katalogowy i ekran konfiguracji.bioreaktory-bioflo120
W Minifors 2 trzeba zapisać nie tylko literę M albo C, ale też wersje trzech warstw: generację urządzenia, wersję lokalnego kontrolera i wersję opcjonalnej platformy eve. Lokalny siedmiocalowy HMI działa na Embedded Linux, a serwer OPC UA może być ustawiony jako Hidden, Read-Only lub Read/Write. Przy eksporcie na USB kontroler tworzy dla partii osobne pliki zmian, pomiarów i alarmów; podstawowy interwał pliku pomiarowego wynosi jedną minutę. Są to użyteczne dane odbiorowe, ale nie zastępują zapisu o większej częstotliwości z eve lub SCADA.bioreaktory-minifors2
W BioFlo 120 dodatkowym identyfikatorem stała się rewizja oprogramowania. Wydanie 04.00 z 5 maja 2026 r. usuwa VNC, które nadal występuje w części starszej dokumentacji. Dwa egzemplarze o tej samej konfiguracji gazowej mogą więc mieć inną powierzchnię komunikacyjną i inną procedurę serwisową. Numer wersji, kopię receptur oraz konfigurację portów należy zapisać przed aktualizacją, a po niej ponownie zweryfikować mapowanie naczynia, sond i pętli.bioreaktory-bioflo120
Maksymalne obroty nie są bezpośrednią miarą zdolności napowietrzania
Prędkość jest tylko jednym składnikiem. Średnica i typ mieszadła, liczba stopni, przegrody, objętość, lepkość, gaz oraz moc silnika decydują o dyspersji. Dwa systemy przy 1200 obr./min mogą mieć zupełnie inny P/V i kLa.
Producent może podać granicę bez obciążenia albo zdolność dla określonej konfiguracji. W procesie lepkim regulator może nie utrzymać wartości albo ograniczyć moment. Potrzebny jest wykres lub charakterystyka przy właściwym naczyniu.
Mechanikę zależności rozwija artykuł „Mieszanie, napowietrzanie i transfer tlenu”. W porównaniu sprzętu najważniejsza jest udokumentowana charakterystyka inżynierska kompletnej konfiguracji.
Gaz można regulować przepływem całkowitym, składem albo obiema warstwami
Rotametr daje ręcznie ustawiany przepływ jednego toru i jest prosty, ale nie wykonuje automatycznej receptury składu. MFC mierzy masowy przepływ i pozwala na sterowanie z kontrolera. Kilka MFC może utrzymywać łączny przepływ, zmieniając proporcje powietrza, O₂, N₂ i CO₂.
BioFlo 120 występuje z rotametrami o różnych zakresach albo pojedynczym rozszerzonym TMFC, a software miesza do czterech źródeł. BIOSTAT B może mieć do czterech MFC. Minifors M ma dwa, C pięć. Liczba MFC nie mówi jeszcze, czy są niezależne dla spargera i headspace.bioflo120,biostat-b,minifors
W ofercie trzeba zapisać zakres każdego toru, dokładność, minimalny stabilny przepływ, ciśnienie wejścia i dozwolone gazy. Sterowanie 10 ml/min CO₂ i 10 l/min powietrza stawia inne wymagania.
Rozszerzony zakres TMFC BioFlo 120 łączy małe i duże przepływy w jednym kontrolerze
Eppendorf oferuje warianty TMFC 1, 5 i 20 SLPM, a także konfiguracje rotametrowe do wyższych przepływów. Rozszerzony zakres ma obsłużyć zarówno delikatne kultury komórkowe, jak i intensywne fermentacje.bioflo120,bioflo120-brochure
Szeroki nominalny zakres nie zapewnia tej samej względnej dokładności przy minimum i maksimum. Dla małego naczynia cell culture istotna jest stabilność dolnego zakresu; dla bakterii — maksymalny przepływ bez dużego spadku ciśnienia.
Demonstracja powinna pokazać rzeczywiste naczynie na obu krańcach planowanego procesu. Jeden MFC może być wygodny, lecz dedykowane zakresy bywają metrologicznie korzystniejsze.
Kaskada DO powinna być oceniana przez dostępne manipulatory
Wszystkie platformy mogą zwiększać tlen przez obroty, przepływ, wzbogacenie O₂ lub kombinację. Kolejność wpływa na pęcherzyki, pianę, shear, odprowadzanie CO₂ i koszt. Kaskada jest decyzją procesową, nie uniwersalnym trybem DO control.
BioFlo 120 pozwala użytkownikowi definiować kaskady. BIOSTAT B ma rozbudowaną kontrolę gazu zależną od modułów. Minifors używa strategii właściwej wersji M/C. Trzeba sprawdzić ograniczenia, histerezę, szybkość i zachowanie po nasyceniu elementu wykonawczego.
Spokojna linia DO może ukrywać pracę na maksymalnych obrotach i czystym tlenie. System danych powinien rejestrować wszystkie manipulatory wraz z wartością zadaną.
Pompy należy porównywać przez funkcję, prędkość i kalibrację węża
Pompa może dozować kwas, zasadę, pożywkę, antyfoam lub realizować zbiór. Wbudowane pompy BioFlo 120 pracują ze stałą prędkością i regulują średnią dawkę przez cykl włączenia. Minifors 2 pozwala skonfigurować tryb cyfrowy stałoobrotowy albo analogowy o zmiennej prędkości.bioflo120-brochure,minifors-manual
Duty cycle dobrze sprawdza się przy korekcie pH, ale może powodować pulsacyjne zasilanie. Pompa zmiennoobrotowa daje płynniejszy zakres, choć przy małej prędkości również ma ograniczenia. BIOSTAT B może zostać wyposażony w różne pompy, więc liczba i typ muszą znaleźć się w ofercie.
Przepływ zależy od materiału, średnicy, zużycia, docisku i lepkości. Kalibracja ml/obrót albo g/min jest częścią partii, a nie stałą fabryczną na całe życie węża.
Cztery pompy Minifors 2 zwiększają autonomię małego stanowiska
Zintegrowane cztery kanały pozwalają przypisać kwas, zasadę, zasilanie i środek przeciwpienny bez zewnętrznego modułu. W procesie z dwoma feedami lub zbiorem jeden kanał może jednak nadal nie wystarczyć.minifors
W trybie cyfrowym procent oznacza udział czasu pracy przy stałej prędkości; w analogowym — udział prędkości. Te same 50% nie tworzy tej samej dynamiki dawki. Operator powinien widzieć tryb i skalibrowaną wydajność.
Instrukcja umożliwia sumowanie obrotów lub estymowanej objętości, a dla określonej pompy także masy. Estymacja nie zastępuje wagi, jeśli bilans substratu jest krytyczny.
pH jest mierzone w jednym punkcie, a regulowane przez dodawanie masy
Elektroda obserwuje aktywność jonów w pobliżu membrany. Dodatek kwasu lub zasady wprowadza ciecz, jony, objętość i lokalny gradient. Mieszanie musi rozprowadzić dawkę, zanim regulator oceni skutek.
BioFlo 120 integruje analogowe albo cyfrowe czujniki ISM. Minifors C jest oferowany z cyfrową sondą pH, a BIOSTAT B obsługuje odpowiednie elektrody w zależności od naczynia. Różnica cyfrowa–analogowa dotyczy transmisji i diagnostyki, nie usuwa potrzeby kalibracji.bioflo120,minifors-cell,biostat-b
Warto sprawdzić logikę dozowania dwustronnego, deadband, limit dzienny i reakcję na odłączoną sondę. Regulator nie powinien opróżnić butelki kwasu po błędzie pomiaru.
Sonda DO musi pasować do dynamiki procesu i sposobu sterylizacji
Elektrochemiczna sonda zużywa tlen i wymaga membrany oraz elektrolitu. Optyczna mierzy wygaszanie luminoforu i zwykle ma mniejszą obsługę, ale podlega starzeniu spotu. Cyfrowa elektronika może przechowywać kalibrację oraz diagnostykę.
BioFlo 120 obsługuje analogowe, cyfrowe ISM i optyczne DO. Minifors C używa optycznego pO₂ w standardowym pakiecie, a warianty BIOSTAT mogą korzystać z sond wielorazowych lub single-use.bioflo120,minifors-cell,univessel-su
Najważniejsze są czas odpowiedzi, zgodność z autoklawem, położenie i kalibracja w medium. Sonda wolniejsza od zmian w fermentacji wygładzi spadek, a regulator może reagować z opóźnieniem.
Temperatura wymaga zarówno grzania, jak i realnej drogi odbioru ciepła
Mały proces w fazie początkowej potrzebuje grzania, lecz wysokogęstościowa fermentacja wytwarza ciepło. Silnik i mieszanie dokładają energię. Sam koc grzejny nie zapewnia chłodzenia przy maksimum metabolizmu.
BIOSTAT B dla szkła może używać koca z palcem chłodzącym albo naczynia płaszczowego z termostatem. BioFlo 120 współpracuje z płaszczem lub kocem i wymaga źródła wody. Minifors 2 ma zintegrowany blok 630 W z chłodzeniem wodą lub agregatem.biostat-b-brochure,bioflo120-brochure,minifors-datasheet
W ofercie powinny być temperatura wody, przepływ, maksymalna moc odbioru i zachowanie po zaniku chłodzenia. Zakres nastawy bez bilansu cieplnego jest tylko granicą regulatora.
Chłodnica gazów odlotowych chroni objętość, filtr i bilans
Gaz wychodzący jest nasycony parą wodną. Bez chłodzenia ciecz ucieka, a kondensat może zwilżyć filtr, zwiększyć przeciwciśnienie i zmienić objętość. Przy długim fed-batch straty są istotne dla stężeń oraz bilansu.
BioFlo 120 oferuje chłodzenie wodne albo elektryczną opaskę grzejną na odlocie zależnie od konfiguracji. Minifors ma chłodnicę gazu, a BIOSTAT dobiera moduł do naczynia. Te rozwiązania zarządzają kondensacją inaczej.bioflo120,minifors-cell,biostat-b
Pułapka kondensatu musi mieć kontrolowaną drogę. Powrót do reaktora może ograniczać ubytek, ale niesie ryzyko spływu zanieczyszczeń; zatrzymanie na zewnątrz zmienia bilans cieczy.
Piana jest wspólnym problemem czujnika, pompy, gazu i medium
Sonda piany wykrywa przewodzący kontakt na określonej wysokości. Regulator może uruchomić pompę antyfoam, zmniejszyć gaz lub oba działania. Fałszywy sygnał daje osad, kropla i zwilżenie.
Każda platforma oferuje funkcję piany zależną od wyposażenia. Istotne są oddzielne wejście, możliwość czyszczenia sondy, opóźnienie, maksymalna dawka i zapis. Czwarta pompa Minifors ułatwia wydzielenie antyfoam bez zabierania kanału feed.minifors,biostat-b-brochure,bioflo120
Środek przeciwpienny zmienia kLa i downstream, więc automatyczne dozowanie musi być widoczne ilościowo. Zapis czasu pracy pompy bez kalibracji nie pozwala policzyć dawki.
Masa na wadze daje silniejszy bilans zasilania niż czas pracy pompy
Butelka substratu na wadze pozwala mierzyć ubytek niezależnie od nominalnej wydajności pompy. Różnica masy ujawnia pustą butelkę, poślizg węża i zmianę gęstości tylko częściowo. Do przeliczenia objętości nadal potrzebna jest gęstość.
BioFlo może integrować analogowe wejścia i zewnętrzne wagi. Minifors C oferuje podłączenie wagi i sterowanie grawimetryczne, a BIOSTAT B może korzystać z rozbudowanego toru software/PAT. Dokładna liczba wejść oraz protokół zależą od konfiguracji.bioflo120-brochure,minifors-cell,biostat-b-dcu
Kabel wagi nie powinien omijać centralnego rekordu. Jeśli masa jest zapisywana w osobnym pliku, synchronizacja czasu i identyfikatora partii staje się dodatkowym zadaniem.
Porty analogowe i cyfrowe decydują o przyszłej rozbudowie
Standardowe pH i DO to początek. Później pojawia się biomasa optyczna, analiza gazów odlotowych, redox, CO₂ rozpuszczony, glukoza lub przewodność. Kontroler musi przyjąć sygnał, przypisać jednostkę, zapisać i ewentualnie użyć w pętli.
BioFlo 120 ma uniwersalne połączenia dla dwóch sond analogowych lub ISM oraz dodatkowe I/O. Minifors wspiera akcesoria, w tym CGQ BioR i analizę gazu. BIOSTAT B integruje rodzinę BioPAT, między innymi Trace i Viamass, w zależności od wariantu.bioflo120,minifors,biostat-b-dcu
Samo wejście 4–20 mA nie zapewnia sensownej integracji. Potrzebne są skalowanie, nazwa, alarm utraty, częstotliwość próbkowania i kontrola, czy wartość może sterować elementem wykonawczym.
Analiza gazów odlotowych rozszerza obserwację poza sondę DO
Pomiar O₂ i CO₂ w exhaust pozwala wyznaczać OUR, CER oraz RQ po uwzględnieniu przepływów, wilgotności, ciśnienia i składu wejścia. Sonda DO pokazuje stan rozpuszczony, podczas gdy off-gas ujawnia strumień metaboliczny.
BIOSTAT B-DCU może integrować BioPAT Xgas i software obliczający wskaźniki. Minifors współpracuje z analizą gazów przez eve, a BioFlo można rozszerzać urządzeniami przez DASware lub wejścia.biostat-b-dcu,eve,bioflo120
To temat osobnego planowanego artykułu o czujnikach gazów. W wyborze reaktora ważna jest gotowość interfejsu, punkt poboru i stabilny przepływ, a nie pełna teoria RQ.
BIOSTAT B wyróżnia się szerokim ekosystemem BioPAT
BioPAT Trace może śledzić glukozę, etanol lub metanol i wspierać pętlę zasilania. Viamass mierzy żywą objętość komórkową, a Xgas gazy odlotowe. Integracja z wieżą oraz software pozwala budować strategie wykraczające poza klasyczne pH/DO.biostat-b-dcu
Wartość powstaje, gdy dany czujnik ma uzasadnienie biologiczne i jest zweryfikowany. Dodatkowy trend może generować pozorną wiedzę, jeśli kalibracja, zakres lub opóźnienie są nieznane.
Ekosystem zwiększa również zależność od dostawcy, materiałów i licencji. Przed zakupem trzeba policzyć koszt sond, odczynników, serwisu i przeniesienia danych do następnej skali.
BioFlo 120 wyróżnia się wymiennością naczyń i czujnikami ISM
Zintegrowana platforma Intelligent Sensor Management pozwala korzystać z cyfrowych sond Mettler Toledo przechowujących dane kalibracji i diagnostykę. Uniwersalne połączenia obsługują pH, DO, optyczne DO, redox lub CO₂ zależnie od zestawu.bioflo120
Cyfrowa identyfikacja ogranicza ręczne przepisywanie i ułatwia śledzenie sondy pomiędzy kalibracją a procesem. Nie usuwa wpływu miejsca, foulingu i błędnej procedury dwu-punktowej.
Wymienność od BioBLU 1f do większych c jest mocnym argumentem dla laboratorium obsługującego wiele typów organizmów. Wymaga jednak dyscypliny konfiguracji: software musi wiedzieć, które naczynie, napęd i ograniczenia są aktywne.
Minifors 2 wyróżnia się dostępnością komponentów na jednej bazie
Pompy, połączenia gazowe, blok temperatury i panel są skupione wokół naczynia. Krótkie przewody ułatwiają śledzenie torów, a uchwyt wspiera przenoszenie do autoklawu. Cztery pompy ograniczają potrzebę zewnętrznych modułów.minifors
Kompaktowość zmniejsza elastyczność rozmieszczenia. Butelki dodatków, waga, analizator gazu i komputer nadal potrzebują miejsca. Dostęp do tylnego króćca i serwis mogą wymagać więcej głębokości niż podstawa 455 × 415 mm.
Ergonomię należy sprawdzić z pełnym naczyniem 6 l i przewodami. „Mały footprint” nie oznacza łatwego podnoszenia zmontowanego szkła przez każdą osobę.
Auto Culture w BioFlo 120 jest punktem startowym, nie zwalidowaną recepturą
Tryb proponuje nastawy i tryby pętli dla fermentacji lub kultury komórkowej. Pomaga początkującemu uruchomić poprawnie podstawowe sterowanie i zapisać własną recepturę.bioflo120
Wartości zalecane nie znają szczepu, medium, produktu ani celu jakościowego. Ustawienie DO, pH i kaskady musi zostać zoptymalizowane oraz udokumentowane. Sukces pierwszej hodowli nie dowodzi, że parametry są optymalne.
W środowisku regulowanym tryb startowy powinien otrzymać własny numer wersji po lokalnej ocenie. Późniejsze zmiany parametrów, alarmów lub kolejności kaskady są zmianami receptury, nawet jeśli nadal widnieje pod tą samą nazwą użytkownika.
Automatyczny start może też ukrywać zależności. Szkolenie powinno pokazać, które pętle włączono, jakie są ograniczenia i co stanie się po błędzie sondy.
Lokalne ekrany wszystkich trzech platform nie zastępują pełnego rekordu partii
Panel umożliwia ustawienie wartości, kalibrację, obserwację trendu i alarmów. Jego pamięć może być ograniczona, a eksport nie obejmować wszystkich zmian. Do porównywania procesów potrzebna jest warstwa nadrzędna albo kontrolowany eksport.
BIOSTAT korzysta z Biobrain Supervise lub starszych MFCS, BioFlo z DASware/BioNsight/BioCommand, a Minifors z eve. Każdy ekosystem ma inną architekturę, licencje i sposób dostępu.biobrain,bioflo120,eve
Przetarg powinien wymagać demonstracji pełnej drogi: od zmiany setpointu przez zapis alarmu i ręczną interwencję po eksport oraz odtworzenie partii.
Biobrain Supervise jest bieżącym następcą BioPAT MFCS/win
Sartorius przemianował i rozwija platformę jako Biobrain Supervise. Oficjalna karta podaje zakończenie głównego wsparcia MFCS/win w 2024 r. i rozszerzonego 14 października 2026 r. Starsza instalacja BIOSTAT może zatem działać, ale jej software ma konkretny koniec cyklu.biobrain
Migracja wymaga sprawdzenia receptur, nazw sygnałów, historii, kont, audit trailu i interfejsów. Nie wystarcza zainstalować nową wersję na nowym komputerze, jeśli dotychczasowe rekordy pozostaną nieczytelne.
Przy zakupie nowej wieży trzeba zapisać bieżącą platformę, zakres licencji i wersję. Materiały sprzed kilku lat mogą nadal używać nazwy MFCS.
DASware i BioNsight rozwiązują inne warstwy zarządzania BioFlo
DASware służy do integracji, sterowania, receptur i zarządzania informacją procesową w zależności od modułu. BioNsight jest przedstawiany jako środowisko chmurowe do zdalnego monitorowania i analizy. BioCommand występuje w części katalogów oraz starszych instalacji.bioflo120,bioflo120-catalog
Należy ustalić, czy potrzebne jest tylko oglądanie, czy zdalna zmiana setpointu. Uprawnienie write zwiększa ryzyko i wymaga kontroli. Chmura dodaje pytania o lokalizację danych, dostęp po wygaśnięciu umowy i działanie bez internetu.
Warstwa software nie powinna być dobierana automatycznie z urządzeniem. Ma odpowiadać liczbie reaktorów, wymaganiom integralności, analizie i infrastrukturze IT.
eve używa centralnej bazy i może łączyć urządzenia różnych producentów
Platforma INFORS jest instalowana na centralnym serwerze i dostępna przez przeglądarkę. Planuje, prowadzi, monitoruje i analizuje procesy, przechowuje dane oraz może integrować aparaturę zewnętrzną. Minifors komunikuje się przez OPC UA z poziomem ukrytym, read-only albo read/write.eve,minifors-manual
Read-only jest bezpiecznym początkiem dla monitorowania. Read/write pozwala nadrzędnemu systemowi sterować i wymaga jasnej własności setpointu, obsługi utraty łącza oraz zapobiegania konfliktowi z panelem lokalnym.
Premium eve jest oferowane do środowiska walidowanego z funkcjami wspierającymi Part 11. Zgodność procesu nadal zależy od konfiguracji, procedur i kwalifikacji, nie od samej licencji.
Receptura musi odróżniać fazę od chwilowej interwencji operatora
Batch, fed-batch i ciągły proces mają sekwencję faz: przygotowanie, inokulacja, wzrost, feed, indukcja, zbiór. Każda może mieć inne setpointy, alarmy i kaskady. Ręczna zmiana podczas partii powinna być widoczna jako interwencja.
Sterownik lokalny może zapisać prostą strategię, a software nadrzędny bardziej rozbudowaną recepturę. Trzeba ustalić, gdzie znajduje się źródło prawdy i co dzieje się po zerwaniu połączenia.
Podstawy warstw sterowania rozwija artykuł „Co kontroluje bioreaktor?”. Porównując platformy, należy odtworzyć tę samą recepturę na każdej i sprawdzić semantykę, nie tylko wygląd ekranu.
Autoklaw jest częścią ograniczenia platformy szklanej
Zmontowane naczynie musi zmieścić się w komorze wraz z głowicą, sondami i ochroną filtrów. Liczy się średnica drzwi, wysokość, masa, wózek i bezpieczne wyjmowanie gorącego zestawu. Objętość autoklawu podana w litrach nie gwarantuje odpowiedniego kształtu.
Sartorius oferuje warianty Univessel dla małych autoklawów, a INFORS projektuje uchwyt Minifors do kompaktowego przenoszenia. BioFlo ma różne napędy i głowice, które zmieniają gabaryt.biostat-b-brochure,minifors,bioflo120-brochure
Przed zakupem warto wykonać próbę makietą albo pobrać rysunek z pełnym zespołem. Bioreaktor, którego nie można bezpiecznie wysterylizować lokalnie, nie jest gotowym stanowiskiem.
Sterylizacja in situ nie jest cechą typowego szkła stołowego
Laboratoryjne naczynie autoklawowalne sterylizuje się poza kontrolerem. Wieża nie wykonuje automatycznego SIP, a węże dodatków i butelki wymagają osobnego przygotowania. Określenie „fully automated bioreactor” dotyczy hodowli, nie całego cyklu sterylizacji.
Single-use omija autoklawowanie samego naczynia, ale nie wszystkich połączeń i dodatków. Aseptyczne zestawienie toru nadal wymaga procedury, a integralność sterylnego opakowania trzeba zachować.
Przy planie skalowania do systemu SIP warto dokumentować, które czynności laboratoryjne nie mają odpowiednika w większym aparacie. To zapobiega traktowaniu ręcznej różnicy jako biologicznego efektu skali.
Próba szczelności powinna obejmować naczynie, węże i gaz odlotowy
Nieszczelność może wpuścić kontaminację, zmienić przepływ, zaburzyć ciśnienie i ominąć filtr. Kontrola po autoklawie jest ważna, ponieważ ciepło oraz transport mogą poluzować połączenia.
System z dużą liczbą portów daje elastyczność, ale zwiększa liczbę potencjalnych dróg. Single-use zmniejsza montaż, lecz uszkodzony weld lub bag również może przeciekać. Test powinien być zgodny z dopuszczalnym ciśnieniem naczynia.
Nie należy zwiększać ciśnienia ponad specyfikację, aby „mieć pewność”. Szkło, uszczelki i filtry mają granice, a małe reaktory zwykle nie są zbiornikami ciśnieniowymi do dowolnego testu.
Pobieranie próbki jest operacją procesową i źródłem utraty masy
Każda próbka zmniejsza objętość i wynosi biomasę, substrat oraz produkt. W małym naczyniu 10 ml pobierane wiele razy może istotnie zmienić bilans. Martwa objętość przewodu dodatkowo powoduje niejednoznaczność.
Konfiguracje oferują zawory lub rurki próbkowe o odmiennej ergonomii. Ważne są możliwość przepłukania, ryzyko cofnięcia, dezynfekcja, objętość martwa i pobieranie pod właściwym ciśnieniem.
Plan próbkowania należy dlatego wpisać do bilansu procesu. Objętość pobrana, odrzucona podczas płukania i zastąpiona ewentualnym dodatkiem powinna znaleźć się w danych partii, zwłaszcza gdy porównuje się wydajność małych naczyń.
System danych powinien rejestrować czas i masę próbki. Ręczne notatki później wpisane do arkusza utrudniają powiązanie z krótkotrwałym spadkiem pH lub DO.
Praca ciągła i perfuzja wymagają więcej niż dwóch pomp
Chemostat potrzebuje zasilania i odpływu utrzymujących objętość. Perfuzja dodaje moduł zatrzymania komórek, recyrkulację, ciśnienie i bilans filtracji. Kontroler może wspierać tryb, ale pełny układ powstaje z akcesoriów.
BioFlo 120 deklaruje batch, fed-batch i continuous/perfusion w kompatybilnych konfiguracjach. Minifors może zostać rozszerzony o rozwiązania TFF, a BIOSTAT B/Univessel SU ma warianty perfuzyjne zależnie od rodziny.bioflo120,minifors,univessel-su
Nie powinno się wybierać platformy do perfuzji po samej obecności słowa w broszurze. Trzeba narysować bilans strumieni, liczbę pomp, wag, czujników ciśnienia oraz granice sterowania.
Scale-up zaczyna się od udokumentowanej geometrii i charakterystyki
Przeniesienie procesu nie polega na zachowaniu obrotów. Można utrzymywać P/V, prędkość końcówki, kLa, czas mieszania lub inne kryterium, ale nie wszystkie jednocześnie. Potrzebne są wymiary naczynia, mieszadeł, baffles i położenia spargera.
Sartorius podkreśla klasyczną geometrię i pakiety danych Univessel, Eppendorf łączy BioBLU między skalami, a INFORS publikuje charakterystykę Minifors 2 obejmującą parametry inżynierskie i hodowle przy granicach systemu.biostat-b-brochure,bioflo120-brochure,minifors-characterization
Najbardziej użyteczny producent nie podaje tylko maksimum, lecz dane pozwalające przewidzieć kompromis. Własne medium nadal wymaga lokalnego pomiaru lub co najmniej weryfikacji.
System laboratoryjny powinien mieć zapas w krytycznej fazie, nie przez cały czas
Zbyt duży aparat zwiększa koszt i może mieć gorszą dokładność małych przepływów. Zbyt mały dochodzi do maksimum obrotów, gazu i chłodzenia przed końcem fed-batch. Dobór polega na dopasowaniu najtrudniejszego punktu procesu.
Wysokogęstościowa bakteria może wymagać Minifors M, intensywnej konfiguracji BIOSTAT lub BioFlo z naczyniem f. Delikatna kultura komórkowa może preferować pięć MFC Minifors C, BioBLU c albo Univessel SU.
Rezerwa powinna być widoczna jako procent zakresu pompy, gazu, obrotów i chłodzenia. Jeśli trzy manipulatory są przy 100%, spokojny setpoint DO nie świadczy o stabilnym procesie.
Instalacja gazowa musi odpowiadać liczbie linii, jakości i ciśnieniu
Sprężone powietrze powinno być czyste, suche i bezolejowe. O₂ zwiększa ryzyko pożarowe i wymaga zgodnych elementów. CO₂ oraz N₂ mogą tworzyć zagrożenie uduszeniem w słabo wentylowanym pomieszczeniu. Reduktory i przyłącza muszą ograniczać ciśnienie do specyfikacji.
BioFlo dla szkła oczekuje około 0,69 barg na wejściu, dla single-use mniej; Minifors podaje 2 bar ±0,5 bar dla gazów. BIOSTAT ma własne wymagania modułu. Nie wolno podłączać wspólnej linii bez właściwej redukcji.bioflo120-brochure,minifors-datasheet,biostat-b-brochure
Liczba MFC mnoży przewody i butle, ale nie zawsze wszystkie gazy są potrzebne. Wersja mikrobiologiczna powietrze/O₂ może być prostsza i bezpieczniejsza niż pełny panel cell culture.
Woda chłodząca jest częstym ukrytym wymaganiem stanowiska
Kontroler może wyglądać jak urządzenie elektryczne, lecz naczynie i exhaust często potrzebują wody. Woda kranowa zmienia temperaturę sezonowo, ma twardość i ryzyko przecieku. Zamknięty chiller daje stabilność, ale dodaje hałas, ciepło oraz serwis.
Minifors wymaga wejścia około 2 bar ±1 bar i określa miękką wodę; alternatywą jest agregat. BioFlo używa szybkozłącza przy około 10 psig. BIOSTAT zależy od modułu ogrzewania/chłodzenia.minifors-datasheet,bioflo120-brochure,biostat-b-brochure
Próba instalacyjna powinna sprawdzić przepływ przy jednoczesnej pracy wszystkich reaktorów. Wspólna cienka linia może działać dla jednego i zawodzić po uruchomieniu trzech.
Powierzchnia blatu nie obejmuje naczyń pomocniczych i serwisu
Wieża BIOSTAT single ma około 410 × 520 × 810 mm i waży około 40 kg; twin około 55 kg. BioFlo 120 ma podstawę 247 × 559 mm, wysokość 629 mm i masę 14,8 kg. Minifors ma podstawę około 455 × 415 mm, lecz pełna wysokość z naczyniem wynosi mniej więcej 740–815 mm.biostat-b-rm,bioflo120,minifors-datasheet
Do tego dochodzą zbiorniki kwasu, zasady, feed, waga, próbki, chiller, analizator gazu i komputer. Węże nie mogą wisieć na przejściu ani zaginać się przy ścianie. Sonda i silnik wymagają przestrzeni do zdjęcia.
Plan stanowiska powinien pokazać fazę montażu, hodowli i serwisu. Urządzenie mieszczące się w czasie pracy może blokować blat podczas rozbierania głowicy.
Ergonomia należy do jakości procesu, bo wpływa na błędy montażu
Ciężkie szkło, niewidoczne króćce i gęsta wiązka węży zwiększają ryzyko zamiany kwasu z zasadą, niewłaściwego docisku pompy i stłuczenia. Kolor, etykieta oraz fizyczne prowadzenie torów są zabezpieczeniami.
Minifors akcentuje zintegrowany uchwyt, BIOSTAT modularność, a BioFlo niewielką wieżę oraz wymienne naczynia. Każdą zaletę trzeba sprawdzić z lokalnym autoklawem i personelem, nie na pustym egzemplarzu demonstracyjnym.
Próba odbiorowa powinna obejmować złożenie, przeniesienie, podłączenie i rozebranie pełnego zestawu przez przyszłego użytkownika. Dopiero taki przebieg ujawnia kolizje przewodów, nieczytelne złącza i czynności wymagające nadmiernej siły.
Ocena może mierzyć czas montażu, liczbę połączeń, błędy podczas testowej partii i obciążenie przy przenoszeniu. „Intuicyjny” bez pomiaru jest deklaracją.
Walidacja zaczyna się od kwalifikacji konfiguracji, nie marki
IQ potwierdza, że dostarczono właściwe moduły, przyłącza, software i dokumentację. OQ sprawdza zakresy, alarmy, pętle, pompy, obroty i komunikację. PQ pokazuje działanie z reprezentatywnym procesem w lokalnych warunkach.
Zmiana naczynia, impellera, MFC, sondy lub wersji software może wyjść poza zweryfikowaną konfigurację. Uniwersalny kontroler nie daje uniwersalnej kwalifikacji wszystkich możliwych kombinacji.
BioFlo 120 na bieżącej stronie ma w tabeli pole Validatable: no, co należy wyjaśnić z producentem zamiast dowolnie interpretować. BIOSTAT B jest oferowany także do kwalifikowanego GMP, a eve premium wspiera środowisko walidowane. Zakres zawsze wynika z konkretnej oferty.bioflo120,biostat-b,eve
Kalibracja pętli obejmuje czujnik i element wykonawczy
Kalibracja pH oraz DO sprawdza odczyt. Pompy potrzebują własnej kalibracji przepływu, MFC kontroli, temperatura porównania, a obroty weryfikacji. Alarmy i interlocki wymagają testu funkcjonalnego.
Nie wystarczy, że ekran pokazuje poprawne pH w buforze. Trzeba sprawdzić, czy przypisana pompa dodaje właściwą ciecz i zatrzymuje się po osiągnięciu limitu. Zamiana dwóch węży pozostawia poprawny pomiar oraz błędne działanie.
Interwały wynikają z ryzyka, stabilności i użycia. Sonda autoklawowana wielokrotnie może wymagać częstszej oceny niż cyfrowy moduł przechowywany w kontrolowanych warunkach.
Test odbiorczy powinien używać scenariusza od montażu do eksportu
Warto przygotować konfigurację docelową, wykonać kalibrację, sterylizację, test szczelności, kontrolę temperatury, pH, DO, kaskady i feed. Następnie zasymulować pustą butelkę, brak gazu, odłączoną sondę, utratę chłodzenia i sieci.
Ocena obejmuje nie tylko utrzymanie setpointu, ale komunikat, stan bezpieczny i zapis. Po partii eksportuje się dane, sprawdza metadane, ręczne interwencje, alarmy i możliwość odtworzenia.
Demonstracja producenta może użyć wody, lecz odbiór procesu powinien obejmować medium o reprezentatywnej lepkości i pianie. Charakterystyka w wodzie nie przewiduje wszystkich ograniczeń.
Serwis musi obejmować mechanikę, sondy, elektronikę i software
Zużywają się uszczelnienia wału, łożyska, węże pomp, filtry, zawory i membrany sond. MFC, wzmacniacze i temperatura wymagają kontroli. Komputer oraz system operacyjny mają krótszy cykl niż stalowa wieża.
Umowa powinna określać czas reakcji, części, kalibrację, wsparcie aplikacyjne, aktualizacje i urządzenie zastępcze. Dla BIOSTAT ważna jest migracja MFCS, dla BioFlo status DASware/BioCommand/BioNsight, a dla Minifors zgodność eve oraz wersji OPC UA.biobrain,bioflo120,eve
Lokalna kompetencja jest równie ważna. Prosta wymiana węża nie powinna wymagać wizyty, ale ingerencja w MFC lub napęd bez procedury może unieważnić charakterystykę.
Cyberbezpieczeństwo pojawia się wraz z Ethernetem i zdalnym sterowaniem
Każda platforma może łączyć się z siecią. Konto domyślne, nieaktualny system, VNC bez właściwej ochrony i szeroki zapis przez OPC UA są ryzykiem dla danych oraz procesu. Segmentacja i konta imienne powinny być zaprojektowane przed podłączeniem.
Tryb read-only jest wystarczający do wielu analiz. Zdalna zmiana pH, feed lub gazu wymaga silniejszej autoryzacji, audit trailu i alarmu lokalnego. Awaria sieci nie powinna zatrzymać podstawowych pętli kontrolera.
Kopie obejmują receptury, konfigurację kanałów, kalibracje, dane, audit trail i licencje. Sam CSV nie pozwala odbudować stanowiska po awarii.
Całkowity koszt zależy bardziej od konfiguracji i eksperymentów niż od wieży
Do ceny dochodzą naczynia, sondy, MFC, pompy, chłodzenie, autoklaw, gazy, software, serwer, kwalifikacja, serwis i części. Single-use zmniejsza pracę oraz mycie, lecz generuje koszt każdego przebiegu. Szkło jest wielorazowe, ale wymaga czasu oraz ryzyka montażu.
Twin BIOSTAT może obniżyć koszt na równoległy eksperyment. BioFlo może współdzielić kontroler między wieloma naczyniami, lecz tylko jedno działa naraz. Minifors zapewnia wiele funkcji w bazie, ale drugi proces wymaga drugiego urządzenia.
Model powinien liczyć partie rocznie, czas obrotu, awarie, personel i wartość utraconego procesu. Cena naczynia jest tylko jednym wierszem.
Macierz wyboru powinna zaczynać się od portfela procesów
| Scenariusz | Najlepszy punkt startowy | Dowód przed zakupem | Główna pułapka |
|---|---|---|---|
| dwie porównywalne hodowle 1–10 l | BIOSTAT B twin | niezależność torów i wspólna domena awarii | liczenie twin jako systemu wysokoprzepustowego |
| częste przejście między małą fermentacją i większym cell culture | BioFlo 120 | komplet adapterów, napędów i zakres TMFC | założenie, że jeden zestaw fizyczny obsłuży wszystko |
| pierwsze zwarte laboratorium fermentacyjne do 4 l roboczych | Minifors 2 M | zapas OTR, chłodzenie i autoklaw | wybór po prostocie bez marginesu procesu |
| małe, łagodne kultury komórkowe | Minifors 2 C lub odpowiednie BioBLU/Univessel SU | minimalny gaz, shear, CO₂ i perfuzja | zakup wersji mikrobiologicznej jako zamiennika |
| rozwój w ekosystemie Sartorius i PAT | BIOSTAT B/B-DCU | dokładny zakres BioPAT i Biobrain | pomylenie B z B-DCU |
| wiele formatów single-use | BioFlo 120 | lokalna dostępność wszystkich numerów naczyń | zależność od materiałów i adapterów |
| integracja różnych marek przez wspólny software | Minifors + eve albo otwarty SCADA po weryfikacji | OPC UA, prawa zapisu i mapa sygnałów | sterowanie z dwóch źródeł naraz |
Macierz zawęża próbę odbiorczą. Nie tworzy rankingu producentów, bo trzy platformy optymalizują inne kompromisy.
Najczęstsze błędy porównania wynikają z mieszania parametrów różnych konfiguracji
Pierwszym błędem jest użycie maksymalnych obrotów 1 l do oceny naczynia 10 l. Drugim — porównanie total volume jednego z working volume drugiego. Trzecim — liczenie liczby gazów zamiast zakresu każdego MFC i miejsca podania.
Kolejne to utożsamienie kontrolera z pełnym reaktorem, pętli DO z gwarantowanym OTR, cyfrowej sondy z brakiem kalibracji i trybu automatycznego z gotową recepturą. W software często pomija się licencję, serwer, retencję i koniec wsparcia.
Najbardziej kosztowny błąd polega na zakupie platformy uniwersalnej bez zdefiniowanego procesu. Elastyczność nie wykorzystana w eksperymentach pozostaje drogim zapasem.
Granice porównania chronią przed pozorną dokładnością
Dane producentów sprawdzono 23 sierpnia 2026 r. Specyfikacje mogą się różnić regionalnie i pomiędzy wersjami. BIOSTAT B, BIOSTAT B-DCU i Biobrain nie są jedną pozycją. BioFlo 120 standard/advanced, rotameter/TMFC i naczynia tworzą odmienne zestawy. Minifors 2 release 2.1 ma wersje M/C.biostat-b,bioflo120,minifors-datasheet
Wartości obrotów, gazu i temperatury pochodzą z określonych arkuszy konfiguracji, nie są gwarancją biologicznego wyniku. Zdolność procesu zależy od medium, organizmu, objętości i wyposażenia.
Przed zamówieniem trzeba uzyskać aktualną, lokalną listę komponentów, numery katalogowe, status wsparcia i pisemne parametry kompletnego zestawu.
Najlepsza platforma pozostawia użyteczny margines i pełny zapis decyzji
BIOSTAT B daje modularność single/twin, szkło i single-use oraz silny ekosystem BioPAT. BioFlo 120 daje najszerszą wymienność naczyń, TMFC/rotametry, ISM i narzędzia programowe Eppendorf. Minifors 2 oferuje zwartą konstrukcję, cztery pompy i wyraźnie zoptymalizowane odmiany dla mikroorganizmów oraz komórek.
Wybór powinien wynikać z najtrudniejszej fazy planowanych hodowli, nie z najdłuższej tabeli funkcji. Reaktor musi mieć rezerwę tlenu, mieszania, chłodzenia, pomp oraz miejsca, a laboratorium — autoklaw, gazy, procedury i kompetencje.
Dobre stanowisko nie tylko utrzymuje trzy kolorowe linie na ekranie. Pozwala odtworzyć, jak czujnik, regulator i operator osiągnęli wynik, oraz ujawnia moment, w którym proces zbliża się do fizycznej granicy urządzenia.
