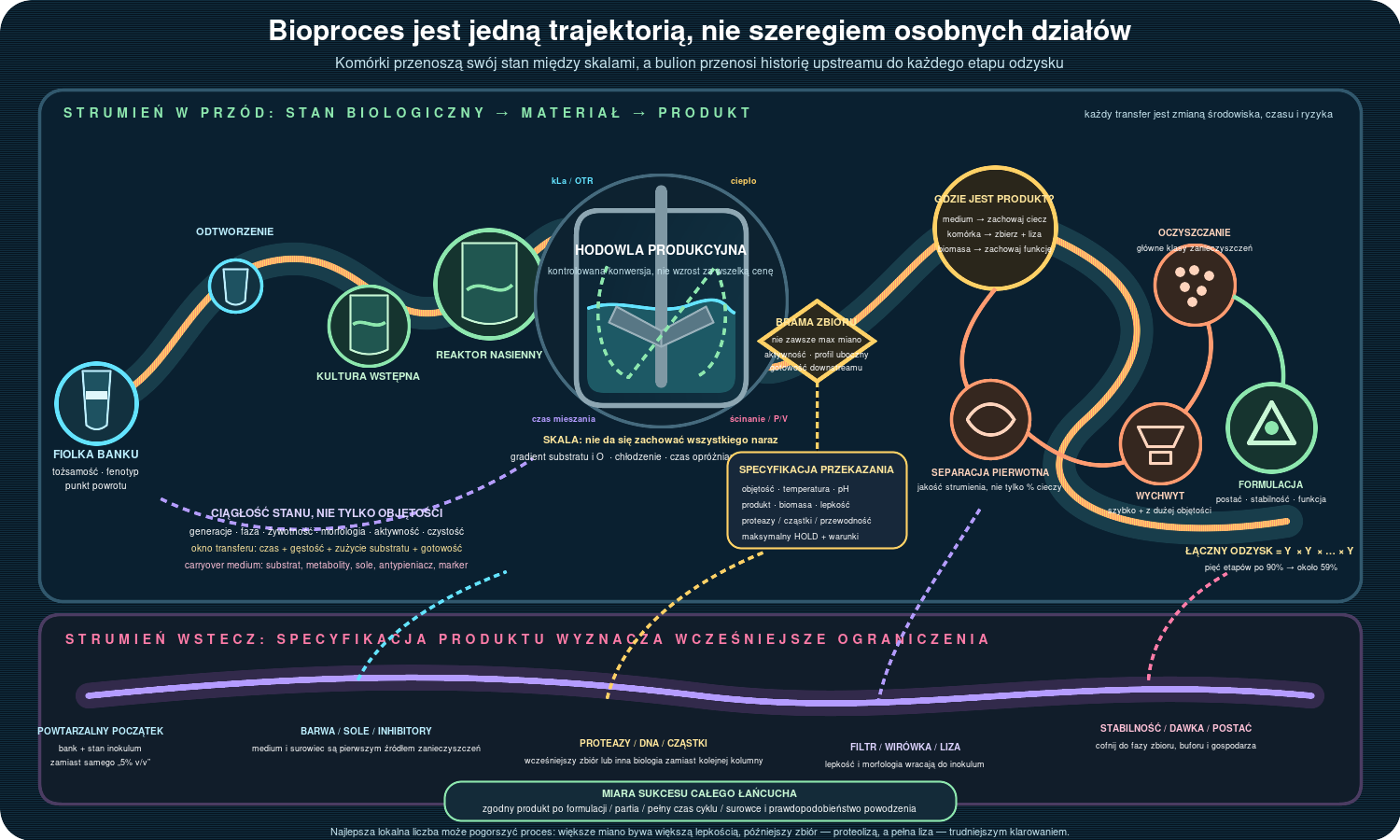

Inokulum, upstream, hodowla i downstream nie są czterema niezależnymi pudełkami ustawionymi w kolejności. Tworzą jeden łańcuch przyczynowy. Stan komórek przygotowanych do zaszczepienia wpływa na długość fazy adaptacji, zużycie tlenu i początek syntezy produktu. Skład medium oraz strategia zasilania zmieniają profil zanieczyszczeń. Moment zakończenia hodowli decyduje, czy produkt jest jeszcze aktywny i gdzie się znajduje. Każda z tych decyzji przesuwa koszt oraz trudność odzysku.

Klasyczny schemat „przygotowanie → fermentacja → oczyszczanie” jest użyteczny organizacyjnie, ale może ukryć sprzężenia. W bioprocesie nie optymalizuje się osobno największej biomasy, najwyższego miana i największego odzysku pojedynczej operacji. Projektuje się drogę, która powtarzalnie zamienia surowiec w produkt o wymaganej jakości.

Część łańcucha Co do niej wchodzi Najważniejsza przemiana Co przekazuje dalej
rozwój inokulum fiolka banku, medium, gazy i energia odtworzenie oraz kontrolowane zwiększanie liczby aktywnych komórek kultura o określonej tożsamości, fazie i objętości
upstream szczep, surowce, woda, medium, inokulum i przygotowany aparat stworzenie warunków do biologicznej konwersji wysterylizowany lub inaczej kontrolowany układ gotowy do hodowli
hodowla produkcyjna inokulum i przygotowane środowisko wzrost, biotransformacja albo synteza produktu bulion pofermentacyjny z produktem, biomasą i zanieczyszczeniami
downstream cały materiał z końca hodowli separacja, uwolnienie, oczyszczanie, koncentracja i formulacja produkt o określonej postaci i jakości

Granice etapów zależą od pytania, nie od słownika

W szerokim znaczeniu upstream obejmuje wszystko przed odzyskiem: wybór szczepu, banki, inokulum, przygotowanie medium i samą hodowlę. W węższym języku zakładowym może oznaczać rozwój inokulum i reaktor produkcyjny, podczas gdy przygotowanie surowców należy do osobnej jednostki. „Fermentacja” bywa używana dla każdej kontrolowanej hodowli, także tlenowej, choć metabolicznie fermentacja ma węższe znaczenie.

Nie ma potrzeby narzucać jednej terminologii wszystkim organizacjom. Trzeba natomiast jawnie zdefiniować zakres w schemacie procesu. Jeżeli zespół mówi, że odchylenie wystąpiło w upstreamie, dokument powinien pozwalać ustalić, czy chodzi o bank, seed train, medium, sterylizację, zasilanie czy reaktor produkcyjny.

Downstream także nie zawsze zaczyna się w tym samym miejscu. Dla produktu wydzielanego pierwszą operacją jest zwykle oddzielenie komórek. Dla produktu wewnątrzkomórkowego zbiór biomasy należy do odzysku, a rozbijanie komórek tworzy nową mieszaninę. Gdy produktem jest żywa biomasa, mycie i koncentracja komórek są już oczyszczaniem właściwego produktu, nie usuwaniem odpadu.

Profil produktu powinien być czytany od końca procesu

Projekt warto rozpocząć od postaci, dawki, czystości, stabilności i zastosowania produktu. Enzym techniczny, żywa kultura starterowa, białko do zastosowań medycznych i kwas organiczny mogą powstawać w podobnym zbiorniku, lecz wymagają innych surowców, kontroli i etapów końcowych. To, co jest nieistotnym składnikiem medium w jednym procesie, w innym staje się krytycznym zanieczyszczeniem.

Pytanie „gdzie znajduje się produkt?” natychmiast dzieli architekturę. Produkt wydzielony jest oddzielony od wnętrza komórek, ale narażony na proteazy, pH i długi czas w bulionie. Produkt wewnątrzkomórkowy może być chroniony podczas hodowli, lecz wymaga lizy, która uwalnia DNA, białka gospodarza, lipidy i składniki ściany. Produkt związany z komórką wymaga zachowania odpowiedniej struktury, a biomasa jako produkt — żywotności lub kontrolowanej inaktywacji.

Docelowa jakość cofa się aż do medium

Jeżeli downstream nie potrafi łatwo rozdzielić produktu od barwnego składnika surowca, najtańszą poprawą może być zmiana medium. Jeżeli produkt jest wrażliwy na proteolizę, rozwiązaniem może być wcześniejszy zbiór, inny gospodarz lub kontrola proteaz, nie kolejna kolumna. Jeżeli wymagana jest żywa kultura, stres osmotyczny i ścinanie podczas koncentracji muszą być uwzględnione już w wyborze warunków wzrostu.

Ta logika nie oznacza, że downstream dyktuje całą biologię. Oznacza, że wymagania końca procesu są ograniczeniami dla wcześniejszych etapów. Lokalna optymalizacja, która pogarsza następny krok bardziej niż poprawia własny, zmniejsza wartość całego łańcucha.

Inokulum jest stanem fizjologicznym, a nie tylko objętością

Informacja „dodano 5% inokulum” opisuje stosunek objętości, ale nie liczbę żywych komórek, ich fazę, aktywność metaboliczną ani skład przeniesionego medium. Dwie kultury o tym samym OD mogą mieć różny udział komórek zdolnych do wzrostu, inną morfologię i inny czas lag. Inokulum jest więc materiałem procesowym o własnych atrybutach.

Ważne są tożsamość i czystość, pochodzenie z określonej fiolki banku, liczba generacji, wiek kultury, gęstość, żywotność, faza, morfologia oraz gotowość do warunków reaktora. Dla szczepu produkcyjnego mogą dochodzić utrzymanie konstrukcji, aktywność szlaku i brak wariantów nieproduktywnych. Atrybuty wybiera się zgodnie z ryzykiem, nie dlatego, że da się je łatwo zmierzyć.

Zbyt małe inokulum może wydłużyć adaptację i zwiększyć czas, w którym nieliczna populacja jest podatna na przypadkowe różnice. Zbyt duże może przenieść dużo zużytego medium, produktów ubocznych lub selekcyjnego antybiotyku, zmienić początkowe stężenia i szybko wyczerpać tlen. Optimum zależy od fizjologii oraz geometrii procesu.

Seed train ma zwiększać skalę bez zmiany tożsamości procesu

Rozwój inokulum zwykle przechodzi przez kilka naczyń: odtworzenie fiolki, kulturę wstępną, jeden lub więcej reaktorów nasiennych i reaktor produkcyjny. Każdy stopień zwiększa ilość materiału, ale również dodaje generacje, czas, możliwość kontaminacji i zmianę warunków transportu masy.

Początek tej drogi powinien być określony przez kwalifikowany bank, a nie przez kulturę pozostawioną po poprzedniej partii. Zasady budowania takiego punktu powrotu opisuje artykuł Screening, stabilność i przechowywanie szczepu. Seed train nie naprawia zmienności źródła: powiększa zarówno pożądaną linię, jak i jej błędną etykietę, kontaminację albo wariant nieproduktywny.

Przeskok objętości powinien pozwolić następnemu etapowi rozpocząć się w przewidywalnym stanie. Nie wystarcza zasada „dziesięć razy większe naczynie”. Znaczenie mają gęstość przy transferze, dostęp tlenu, czas mieszania, skład medium, ciśnienie, morfologia i minimalna objętość robocza. Dla grzyba przenosi się nie tylko komórki, ale rozkład fragmentów strzępek lub peletów, który później wpływa na lepkość i sekrecję.

Okno transferu jest lepsze niż stała godzina

Transfer po dokładnie 16 godzinach jest prosty logistycznie, lecz różnice w fazie lag mogą sprawić, że kultury trafiają do następnego stopnia w innym stanie. Kryterium może łączyć czas z gęstością, zużyciem substratu, żywotnością lub innym wskaźnikiem fazy. Okno powinno być wystarczająco szerokie operacyjnie, ale dość wąskie, by ograniczyć zmienność.

Opóźnienie po osiągnięciu gotowości nie jest neutralne. Komórki mogą wejść w głód, zmienić magazynowanie, uruchomić sporulację albo stracić aktywność. Dlatego harmonogram seed train musi współgrać z dostępnością następnego reaktora. Przygotowane inokulum nie powinno czekać bez zdefiniowanego czasu hold i kryteriów ponownej oceny.

Przenoszone medium jest niewidocznym składnikiem nowej hodowli

Wraz z inokulum do reaktora trafiają resztkowy substrat, metabolity, sole, środek przeciwpienny, marker selekcyjny i ewentualne zanieczyszczenia. Przy małym udziale efekt może być pomijalny; przy dużym albo przy bardzo czułym procesie zmienia warunki początkowe. Bilans startowy powinien uwzględniać nie tylko komórki.

Inokulum przygotowane w bogatym medium może gwałtownie przejść do medium minimalnego i wykazać długi lag. Zastosowanie środowiska bardziej podobnego do produkcyjnego może poprawić gotowość, ale ograniczyć szybkość namnażania. Czasami korzystny jest stopniowy trening fizjologiczny, o ile nie tworzy dodatkowej, niestabilnej selekcji.

Mycie komórek zmniejsza carryover, lecz dodaje operację, stres i ryzyko kontaminacji. Nie jest domyślnie lepsze. Decyzję podejmuje się na podstawie wpływu przenoszonych składników oraz zdolności procesu do tolerowania operacji. W procesach z grzybami lub delikatnymi komórkami mechaniczne oddzielanie może zmienić morfologię bardziej niż samo medium.

Upstream obejmuje przygotowanie środowiska, które komórki rzeczywiście zobaczą

Receptura medium na papierze nie jest jeszcze medium w reaktorze. Skład zmienia jakość wody, czystość surowców, sposób rozpuszczania, kolejność dodatków, pH, obróbka cieplna, filtracja i czas przechowywania. Cukry mogą reagować ze źródłami azotu, witaminy ulegać degradacji, sole wytrącać się, a surowce złożone wnosić zmienną ilość pierwiastków i inhibitorów.

Surowiec tani na kilogram może zwiększyć koszt analityki i oczyszczania. Melasa, hydrolizat czy produkt uboczny może dostarczać użytecznych składników, lecz ma zmienność partii, barwę, popiół i związki hamujące. Medium zdefiniowane ułatwia bilans i kontrolę, ale może być droższe albo nie zapewniać najwyższej produktywności. Wybór jest ekonomiczno-jakościowym kompromisem.

Sterylność jest właściwością procesu przygotowania

Nie istnieje „sterylizacja 20 minut” oderwana od objętości, geometrii, obciążenia, wymiany ciepła i odporności mikroorganizmów. Cykl musi zapewnić wymagany efekt w najtrudniejszym miejscu, a jednocześnie nie niszczyć medium. Część dodatków sterylizuje się osobno przez filtrację i dozuje aseptycznie, co tworzy kolejne połączenia oraz punkty ryzyka.

Sterylne medium nie wystarcza, jeśli gaz, przewody, porty próbkowania lub inokulum wnoszą zanieczyszczenie. Upstream obejmuje integralność całej granicy procesu i sposób jej utrzymania podczas zasilania, pomiarów oraz pobierania prób. Kontrola powinna odróżniać brak wykrytego wzrostu w badanej próbce od dowodu skuteczności całego układu.

Hodowla produkcyjna jest kontrolowaną konwersją, nie etapem „wzrostu za wszelką cenę”

W niektórych procesach produkt powstaje wraz z biomasą, w innych po ograniczeniu wzrostu, indukcji albo przejściu w inną fazę. Maksymalna szybkość wzrostu może kierować węgiel do biomasy zamiast produktu, zwiększać zapotrzebowanie na tlen i tworzyć niepożądane metabolity. Cel sterowania wynika z kinetyki produktu.

Reaktor utrzymuje zakresy temperatury, pH, tlenu rozpuszczonego, ciśnienia, mieszania, przepływu gazu i zasilania. Czujnik pokazuje wartość w swoim położeniu, a komórki przemieszczają się przez gradienty. Przy większej skali czas mieszania rośnie, odprowadzanie ciepła staje się trudniejsze, a lokalne strefy nadmiaru substratu i niedoboru tlenu mogą istnieć mimo prawidłowej wartości średniej.

Antypieniacz rozwiązuje problem operacyjny, ale może wpływać na transfer tlenu, błony, analitykę i downstream. Zwiększenie obrotów poprawia mieszanie, lecz zmienia ścinanie, zużycie energii i wytwarzanie ciepła. Każda pętla regulacji oddziałuje na inne parametry; recepta nie jest zbiorem niezależnych nastaw.

Sygnały procesowe wymagają modelu biologicznego

OD, masa, jtk, zużycie tlenu, wydzielanie dwutlenku węgla, pH i pobór zasady opisują inne aspekty. Wysoki OUR może oznaczać szybki wzrost, utlenianie produktu ubocznego albo reakcję na zmianę zasilania. Spadek tlenu rozpuszczonego może wynikać ze wzrostu zapotrzebowania lub pogorszenia transferu przez pianę i lepkość.

Pomiary online są częste i szybkie, ale nie zawsze swoiste. Analizy offline produktu, substratu, biomasy i zanieczyszczeń kotwiczą interpretację. Pobranie próbki też jest operacją: ma czas, martwą objętość, możliwość zmiany temperatury, napowietrzenia i metabolizmu przed analizą. Wynik bez znacznika czasu procesu oraz czasu przygotowania próbki jest niepełny.

Trend jest często ważniejszy niż pojedyncza liczba

Płaski odczyt pH może oznaczać stabilną biologię albo intensywną pracę dozownika. Sama wartość zadana ukrywa ilość dodanej zasady, która może być informacją o metabolizmie. Stały tlen rozpuszczony może wymagać rosnących obrotów i przepływu; dojście regulatora do limitu ostrzega przed ograniczeniem, zanim wartość spadnie.

Interpretacja powinna łączyć wartość procesową z działaniem wykonawczym i bilansem. Czujnik, regulator i komórki tworzą układ. Alarm ustawiony tylko na końcowy zakres może nie zauważyć, że proces potrzebuje coraz większego wysiłku, by ten zakres utrzymać.

Bilans masy łączy upstream z wynikiem downstreamu

Węgiel wprowadzony jako substrat trafia do biomasy, produktu głównego, produktów ubocznych, gazów i składników nieoznaczonych. Azot, fosfor, siarka, tlen i elektrony mają własne bilanse. Pełne zamknięcie może być trudne, ale nawet uproszczony bilans ujawnia, czy wzrost miana wynika z lepszego przekierowania strumienia, większej dawki surowca czy mniejszego rozkładu.

Objętość zmienia się przez zasilanie, pobieranie prób, parowanie, dodatek zasady i środka przeciwpiennego. Stężenie produktu może spaść po rozcieńczeniu mimo wzrostu całkowitej ilości. Porównanie wyłącznie g/l bez śledzenia objętości może błędnie ocenić fazę fed-batch.

Bilans pomaga także downstreamowi. Ilość biomasy przewiduje obciążenie wirówki lub filtra, stężenie DNA po lizie, zapotrzebowanie na odczynnik i objętość strumienia odpadowego. Profil soli oraz pH wskazują, czy materiał można bezpośrednio skierować na etap wychwytu, czy wymaga kondycjonowania.

Moment zbioru jest wspólną decyzją biologii i odzysku

Zbiór nie musi następować przy najwyższym zmierzonym mianie. Produkt może wtedy być częściowo zdegradowany, medium bardziej zanieczyszczone, biomasa trudniejsza do oddzielenia, a żywotność kultury niższa. Wcześniejszy punkt z nieco mniejszą ilością może dać większy odzysk i lepszą jakość.

Kryterium zbioru może uwzględniać miano, produktywność chwilową, zużycie substratu, profil uboczny, aktywność produktu, stan komórek i gotowość instalacji downstream. Stała godzina jest odtwarzalna tylko wtedy, gdy kinetyka partii jest powtarzalna. Jeżeli proces osiąga cel w różnym czasie, potrzebne jest okno i reguła decyzji.

Czas hold jest częścią procesu

Bulion nie przestaje się zmieniać po wyłączeniu zasilania. Komórki oddychają, proteazy działają, produkt może agregować lub ulegać hydrolizie, a temperatura i pH zmieniają się podczas oczekiwania. Czas między końcem hodowli a chłodzeniem, separacją lub inaktywacją powinien mieć limit i warunki.

Kolejka do wirówki może zniwelować korzyść z optymalizacji reaktora. Projekt skali musi dopasować przepustowość downstreamu do wielkości i częstości partii. Bufor magazynowy daje elastyczność, ale tworzy zbiornik, monitoring, ryzyko i dodatkowy czas ekspozycji.

Pierwsza operacja downstreamu wynika z lokalizacji produktu

Dla produktu pozakomórkowego najpierw usuwa się komórki i większe cząstki, zachowując ciecz. Dla produktu wewnątrzkomórkowego zbiera się biomasę, a następnie ją rozbija. Dla biomasy jako produktu zachowuje się komórki i usuwa medium. Ten prosty podział rozstrzyga, który strumień jest produktem, a który odpadem.

Lokalizacja lub postać celu Pierwszy cel operacyjny Co szczególnie obciąża proces Co łatwo utracić
produkt rozpuszczony w medium szybkie oddzielenie biomasy i stabilizacja cieczy sole, białka medium, proteazy i drobne cząstki aktywność podczas długiego hold
produkt wewnątrz komórek zebranie biomasy, liza i klarowanie DNA, lipidy, białka gospodarza i fragmenty ściany produkt w osadzie lub przez nadmierną energię lizy
produkt związany z powierzchnią zachowanie albo kontrolowane uwolnienie struktury heterogeniczność komórek i nieswoiste składniki osłon właściwą konformację lub aktywność
żywa biomasa koncentracja, mycie i formulacja bez utraty funkcji stres osmotyczny, ścinanie i zmiana temperatury żywotność oraz właściwy stan fizjologiczny
metabolit lotny ograniczenie strat i kontrola fazy gazowej parowanie, bezpieczeństwo oraz emisje masę produktu przed pomiarem i odzyskiem

Lokalizacja może zmieniać się w czasie. Produkt wydzielany pozostaje częściowo związany z komórkami, a liza spontaniczna uwalnia składniki wewnętrzne. Dlatego bilans trzeba wykonywać w obu frakcjach, przynajmniej podczas rozwoju. Pomiar wyłącznie supernatantu może uznać słabą sekrecję za słabą syntezę.

Specyfikacja przekazania jest wspólnym językiem etapów

Downstream nie powinien otrzymywać materiału opisanego tylko jako „partia po fermentacji”. Potrzebuje zakresu objętości, temperatury, pH, stężenia produktu, biomasy, lepkości, aktywności proteaz lub innych krytycznych zanieczyszczeń oraz maksymalnego czasu od zbioru. Są to parametry wejściowe procesu odzysku, nawet jeśli powstały w reaktorze.

Specyfikacja nie musi od razu być wąska. Podczas rozwoju pełni rolę kontraktu eksperymentalnego: downstream bada materiały reprezentujące przewidywaną zmienność, a upstream dowiaduje się, które odchylenia rzeczywiście zmieniają odzysk. Zakres oparty na jednym „idealnym” bulionie daje czysty wynik laboratoryjny, ale nie pokazuje odporności procesu.

Przekazanie działa też w drugą stronę. Jeżeli etap separacji toleruje szeroki zakres biomasy, nie ma powodu kosztownie zawężać tego parametru w reaktorze. Jeżeli nawet mała zmiana lepkości gwałtownie zmniejsza przepustowość filtra, lepkość staje się krytycznym atrybutem upstreamu i wymaga pomiaru przed zakończeniem partii. Granica działów zmienia się wtedy w granicę kontrolowaną, a nie miejsce utraty informacji.

Materiał poza zakresem nie musi być automatycznie odrzucony, ale wymaga oceny przed zmieszaniem ze zgodnym strumieniem. Rozcieńczenie odchylenia przez pooling może ukryć źródło problemu i utrudnić dochodzenie. Decyzja powinna zachować identyfikowalność każdej frakcji oraz przewidywany wpływ na jakość końcową.

Separacja pierwotna ustala obciążenie wszystkich następnych etapów

Wirowanie, filtracja, sedymentacja i flokulacja różnią się mechanizmem, skalą oraz wpływem na komórki. Małe, niesedymentujące bakterie są innym problemem niż duże pelety grzybowe. Wzrost lepkości zmniejsza wydajność filtracji i sedymentacji, a fragmentacja grzybni tworzy drobiny trudniejsze do usunięcia.

Wydajność separacji nie wystarcza bez jakości strumienia. Operacja odzyskująca 99% cieczy, ale pozostawiająca dużo cząstek, może skrócić własny etap i zatkać następną membranę. Mocne wirowanie może zwiększyć klarowność, lecz uszkodzić komórki i uwolnić DNA. Flokulant pomaga oddzielać biomasę, ale może później wiązać produkt lub stać się zanieczyszczeniem.

Należy śledzić masę produktu w cieczy, osadzie, płukaniu i stratach, nie tylko objętość. Produkt może adsorbować się na biomasie albo filtrze. Brak sygnału w klarownym strumieniu nie oznacza degradacji, dopóki nie sprawdzono pozostałych frakcji.

Liza komórek zamienia zamknięty produkt w złożoną mieszaninę

Metody mechaniczne, chemiczne, enzymatyczne i fizyczne różnią się selektywnością, skalowalnością i wpływem na produkt. Więcej energii zwykle zwiększa uwolnienie, ale może podnosić temperaturę, rozdrabniać zanieczyszczenia i uszkadzać cel. Pełna liza nie zawsze daje największy odzysk po klarowaniu.

Uwolnione kwasy nukleinowe zwiększają lepkość, drobne fragmenty błon obciążają filtrację, a proteazy zyskują dostęp do produktu. Warunki buforu, chłodzenie, czas i szybkość przejścia do następnego etapu są częścią operacji. Jeżeli produkt tworzy ciała inkluzyjne, odzysk obejmuje ich separację, solubilizację i ponowne fałdowanie — inną architekturę niż dla rozpuszczalnego białka.

Stopień lizy powinien być optymalizowany dla całego odzysku.

Porównując warianty, warto mierzyć produkt uwolniony, pozostały w osadzie, aktywny po operacji i odzyskany po klarowaniu. Wariant z najwyższym sygnałem bezpośrednio po lizie może przegrać po filtracji lub etapie wychwytu. Temperatura próbki i czas analizy muszą być porównywalne, aby nie pomylić szybkości uwolnienia z szybkością degradacji.

Alternatywą może być zmiana biologii: sekrecja, osłabienie ściany albo kontrolowana autoliza. Ułatwienie downstreamu może jednak obniżyć wzrost, stabilność i containment. To kolejny przykład, w którym wynik końcowy ocenia się na poziomie całego procesu.

Wychwyt, oczyszczanie i polerowanie pełnią różne funkcje

Etap wychwytu ma szybko odzyskać produkt z dużej objętości i często go skoncentrować. Oczyszczanie usuwa główne klasy zanieczyszczeń, a polerowanie — śladowe warianty, agregaty lub związki krytyczne dla specyfikacji. Granice nie są sztywne, lecz pomagają przypisać każdej operacji cel.

Chromatografia, precypitacja, ekstrakcja, adsorpcja, krystalizacja i procesy membranowe wykorzystują różnice ładunku, wielkości, hydrofobowości, rozpuszczalności lub powinowactwa. Kolejność ma znaczenie. Operacja zmienia objętość, pH, przewodność i stężenie, przygotowując albo utrudniając następny krok.

Najbardziej selektywna metoda nie zawsze powinna być pierwsza. Drogie złoże może szybko utracić wydajność przy surowym bulionie. Tania operacja wstępna może usunąć większość masy zanieczyszczeń, nawet jeśli sama ma umiarkowaną rozdzielczość. Z kolei każdy dodatkowy krok obniża łączny odzysk i zwiększa czas.

Iloczyn odzysków ujawnia koszt wielu operacji

Jeżeli pięć etapów odzyskuje po 90% produktu, łączny odzysk wynosi około 59%, nie 90%. Wartość całego procesu jest iloczynem kolejnych udziałów. Mała poprawa na wielu etapach może dać większy efekt niż spektakularna optymalizacja jednego.

Odzysk masowy nie zastępuje aktywności ani jakości. Białko może pozostać obecne, ale zagregować; metabolit może izomeryzować; komórki mogą zachować masę, lecz stracić żywotność. Dla każdego etapu trzeba zdefiniować, co oznacza „produkt odzyskany”.

Formulacja nie jest opakowaniem po zakończeniu bioprocesu

Końcowe pH, bufor, stężenie, substancje ochronne, suszenie i sposób zamknięcia wpływają na stabilność oraz użyteczność. Produkt czysty, ale nietrwały, nie jest gotowy. Formulacja może wymagać usunięcia soli, wymiany buforu, koncentracji, sterylnej filtracji albo kontrolowanego suszenia.

Dla żywych kultur formulacja ma zachować określoną liczbę funkcjonalnych komórek podczas przechowywania i użycia. Najwyższa żywotność bezpośrednio po procesie nie gwarantuje trwałości. Dla enzymu ważna jest aktywność po rozcieńczeniu i w matrycy użytkowej, nie tylko w buforze analitycznym. Dla metabolitu znaczenie mają czystość izomeryczna, wilgotność i postać krystaliczna.

Wymagania formulacji mogą wrócić do upstreamu. Komórki zebrane w określonej fazie lepiej znoszą suszenie, a profil glikozylacji białka zależy od gospodarza i warunków wzrostu. Ostateczna stabilność nie jest wyłącznie domeną ostatniego działu.

Upstream tworzy zanieczyszczenia, które downstream musi rozpoznać

Medium z białkami lub ekstraktami wnosi wiele cząsteczek podobnych do produktu. Gospodarz wydziela własne enzymy i metabolity. Liza uwalnia nowe klasy zanieczyszczeń. Antypieniacz, induktor i substancje selekcyjne również przechodzą do bulionu. Lista potencjalnych składników powinna powstać przed wyborem metody oczyszczania.

Zmiana upstreamu wymaga oceny wpływu na downstream nawet wtedy, gdy miano się nie zmienia. Nowy dostawca surowca może zwiększyć barwę lub obciążenie filtra. Wyższa temperatura może zmienić profil białek gospodarza. Dłuższa hodowla może zwiększyć lizę i DNA. Porównywalność partii to więcej niż wynik produktu na końcu reaktora.

Artykuł Jak wybiera się bezpieczny organizm platformowy pokazuje, że gospodarz jest częścią specyfikacji zanieczyszczeń. Wybór szczepu o niższym mianie może być korzystny, jeśli wydziela produkt, ma prostszy profil uboczny lub nie wnosi trudnej do usunięcia struktury.

Downstream może zwrotnie wyznaczyć właściwe warunki hodowli

Jeżeli filtracja jest wąskim gardłem, można zmienić morfologię grzyba przez inokulum i warunki wzrostu. Jeśli produkt adsorbuje się do komórek przy niskim pH, moment i sposób korekty pH mogą poprawić odzysk. Jeżeli proteazy degradują białko, wcześniejszy zbiór lub łagodniejsza faza produkcji może być skuteczniejsza niż zwiększenie dawki inhibitora.

Takie zmiany wymagają wspólnego eksperymentu. Zespół upstreamu powinien mierzyć wskaźniki ważne dla separacji: lepkość, wielkość cząstek, podatność na sedymentację, profil białek gospodarza i stabilność produktu. Downstream powinien raportować wynik względem objętości reaktora oraz ilości substratu, nie tylko procent odzysku z dostarczonej próbki.

Miniaturyzacja downstreamu musi zachować mechanizm.

Wirowanie w małej probówce nie zawsze przewiduje wirówkę przepływową, a filtr strzykawkowy — instalację membranową. Stosunek powierzchni do objętości, droga przepływu, ciśnienie i czas kontaktu się zmieniają. Test rozwojowy powinien odwzorować właściwy mechanizm i obciążenie, nawet jeśli nie kopiuje aparatu.

Próbka przechowywana w zamrażarce przed testem może zachowywać się inaczej niż świeży bulion. Tworzenie agregatów, rozpad komórek i precypitacja podczas zamrażania fałszują ocenę. Warunki przechowywania próbki trzeba traktować jako część metody porównawczej.

Skala zmienia zarówno biologię, jak i logistykę między etapami

Powiększenie objętości zwiększa czas mieszania, drogę transportu, ilość ciepła i czas opróżniania. Nie można jednocześnie zachować wszystkich parametrów podobieństwa: mocy na objętość, prędkości końcówki, transferu tlenu, ścinania i czasu mieszania. Kryterium scale-up wybiera się na podstawie biologii oraz ograniczenia urządzenia.

Skala zmienia też czas operacji downstream. Opróżnienie zbiornika, chłodzenie i separacja tysięcy litrów trwają dłużej niż obróbka kolby. Produkt oraz komórki doświadczają rozkładu warunków, nie jednego punktu. Pierwsza porcja może mieć krótszy hold niż ostatnia, a materiał z początku i końca transferu może różnić się temperaturą.

Projekt scale-down ma odtwarzać krytyczne gradienty i czasy, a nie po prostu pogarszać warunki. Krótkie pulsy wysokiego substratu naprzemienne z niedoborem mogą lepiej naśladować obieg komórki w dużym reaktorze niż stałe umiarkowane ograniczenie. Wynik powinien łączyć produktywność z profilem zanieczyszczeń i stabilnością.

Kontaminacja jest awarią całego łańcucha

Kontaminant może pojawić się w banku, seed train, medium, powietrzu, zasilaniu, próbce lub podczas hold. Może zużywać substrat, zmieniać pH, rozkładać produkt albo wytwarzać ryzykowny metabolit. Brak widocznej zmiany nie dowodzi braku wpływu.

Szybkie wykrycie ma większą wartość, jeśli umożliwia decyzję przed kosztownym downstreamem. Metoda bardzo czuła, ale raportowana po sformułowaniu produktu, ma inną funkcję niż sygnał online uruchamiający dochodzenie. Kontrola powinna obejmować czas do wyniku, swoistość oraz miejsce pobrania.

Nie każdy nieoczekiwany trend jest kontaminacją. Może wynikać z błędu inokulum, surowca, czujnika albo dryfu szczepu. Dochodzenie zachowuje wszystkie hipotezy i śledzi genealogię partii. Szczegółowe skutki ekonomiczne i jakościowe zostaną rozwinięte w osobnym artykule o kontaminacji bioprocesu.

Identyfikowalność powinna łączyć fiolkę banku z partią produktu

Rekord partii musi pozwalać przejść wstecz od produktu do operacji downstream, zbioru, reaktora, zasileń, inokulum i fiolki banku. Relacja obejmuje numery partii surowców, wersje receptur, urządzenia, operatorów, czasy, odchylenia i wyniki kontroli. Sama nazwa szczepu nie odtwarza początku.

Krytyczne jest zachowanie rzeczywistej kolejności zdarzeń. Czas zapisany ręcznie po zmianie może różnić się od czasu sterownika, laboratorium i systemu magazynowego. Zsynchronizowane zegary oraz jednoznaczne strefy czasowe ułatwiają powiązanie alarmu z próbką i dozowaniem.

Zmiana planowana i odchylenie są różnymi zdarzeniami. Nowe medium, bank lub filtr powinny mieć ocenę wpływu przed użyciem. Nieplanowane wyjście poza zakres wymaga ustalenia czasu, wielkości, możliwej przyczyny i konsekwencji dla kolejnych etapów. Produkt zgodny na końcu może nie wystarczyć do uznania procesu za kontrolowany, jeśli odchylenie dotyczy atrybutu niewidocznego w rutynowym teście.

Miary lokalne nie są miarą sukcesu całego procesu

Upstream często raportuje miano, uzysk względem substratu i produktywność. Downstream raportuje odzysk, czystość, przepustowość i koszt na objętość. Firma potrzebuje ilości zgodnego produktu z partii, czasu zajęcia instalacji, kosztu surowców i prawdopodobieństwa powodzenia.

Wysokie miano zmniejsza objętość przypadającą na jednostkę produktu, ale może zwiększyć lepkość i zanieczyszczenia. Wysoki uzysk oszczędza surowiec, lecz proces może być wolny. Wysoka produktywność skraca cykl, ale wymaga intensywnego zasilania i chłodzenia. Artykuł OD, JTK, liczba komórek i sucha masa — różne miary biomasy przypomina, że nawet pomiar samej biomasy zależy od definicji.

Pozornie dobry wynik Ukryte pytanie Miara całego łańcucha
najwyższe miano w reaktorze czy produkt jest aktywny i możliwy do odzyskania ilość zgodnego produktu po formulacji na partię
najwyższy procent odzysku jednej kolumny ile produktu dotarło do kolumny i co dzieje się dalej łączny odzysk od zbioru do produktu
najkrótszy czas hodowli czy seed train i czyszczenie nie wydłużają cyklu czas od zwolnienia urządzenia do kolejnego zwolnienia
najtańsze medium czy wnosi zmienność i koszt oczyszczania koszt zgodnej jednostki produktu
największa biomasa czy biomasa jest celem czy obciążeniem produkt, uzysk, separowalność i profil uboczny

Rozwój procesu powinien przechodzić przez decyzje, a nie tylko coraz większe naczynia

Najpierw ustala się produkt i organizm, potem potwierdza fenotyp oraz bank. Następnie buduje się powtarzalne inokulum, mapuje kinetykę, identyfikuje ograniczenia i tworzy pierwszą drogę odzysku. Dopiero wtedy zwiększa się realizm oraz skalę, równolegle mierząc atrybuty ważne dla downstreamu.

Rozsądna sekwencja pytań wygląda następująco:

  1. jaka postać produktu i specyfikacja są potrzebne;
  2. gdzie produkt znajduje się względem komórki i kiedy powstaje;
  3. jaki stan inokulum daje powtarzalny początek;
  4. które składniki medium oraz parametry kontrolują przepływ do produktu;
  5. kiedy zbiór maksymalizuje ilość produktu możliwego do odzyskania;
  6. jaki pierwszy podział strumieni zachowuje produkt;
  7. które zanieczyszczenia dominują i skąd pochodzą;
  8. jaka sekwencja operacji daje wymaganą jakość przy akceptowalnym odzysku;
  9. które gradienty, hold i ograniczenia aparatu ujawnią się w skali;
  10. jakie pomiary odróżnią dryf biologii, aparatury i analityki.

Każdy etap może cofnąć projekt. Jeżeli odzysk ujawnia nierozwiązywalne zanieczyszczenie, trzeba zmienić medium, gospodarza albo lokalizację produktu. Cofnięcie jest częścią rozwoju, nie porażką harmonogramu.

Trzy procesy pokazują różne znaczenie tych samych słów

Przy produkcji wydzielanego enzymu inokulum ma szybko ustanowić odpowiednią morfologię, hodowla buduje sekrecję, a downstream usuwa komórki bez ich rozbijania. Zbyt późny zbiór zwiększa proteolizę. Lepszy szczep może oznaczać nie największe miano, lecz mniej proteaz i łatwiejszą filtrację.

Przy białku wewnątrzkomórkowym hodowla kończy się biomasą niosącą produkt. Downstream zaczyna od jej zebrania i lizy. Wyższa gęstość komórek zwiększa potencjalny produkt, ale także DNA, lipidy i ciepło podczas rozbijania. Wydajność reaktora trzeba zestawić z przepustowością lizy oraz klarowania.

Przy kulturze starterowej komórki są produktem. Upstream ma wytworzyć nie tylko ich liczbę, lecz stan funkcjonalny potrzebny po przechowywaniu. Downstream koncentruje i formułuje bez utraty żywotności. Mycie poprawiające czystość może zwiększyć stres, a zbiór w fazie maksymalnej biomasy nie musi dawać najlepszej trwałości.

Te przykłady dowodzą, że „inokulum”, „hodowla” i „odzysk” mają wspólną logikę, lecz inne krytyczne atrybuty zależnie od produktu.

Najczęstsze błędy wynikają z optymalizacji granic organizacyjnych

Zespół inokulum może osiągnąć najwyższą gęstość, ale przekazać stare komórki z długim lag. Upstream może zwiększyć miano, wprowadzając surowiec zatykający filtr. Downstream może poprawić czystość dodatkową kolumną, tracąc zbyt dużo produktu. Każdy wynik wygląda lokalnie dobrze.

Sygnałami ostrzegawczymi są:

  • definiowanie inokulum wyłącznie procentem objętości;
  • brak limitu czasu między gotowością inokulum a transferem;
  • nieuwzględnianie medium przenoszonego z seed train;
  • traktowanie receptury jako pełnego opisu przygotowanego medium;
  • sterowanie pojedynczym czujnikiem bez obserwacji działania regulatora;
  • porównanie stężeń bez bilansu zmiennej objętości;
  • zbiór przy najwyższym mianie bez testu aktywności i odzysku;
  • niekontrolowany hold między reaktorem a separacją;
  • wybór separacji na podstawie procentu cieczy bez jakości strumienia;
  • maksymalizacja lizy bez pomiaru produktu po klarowaniu;
  • sumowanie zamiast mnożenia odzysków etapowych;
  • ocena zmiany upstreamu bez obciążenia downstreamu;
  • scale-up przez zachowanie jednej wygodnej liczby bez związku z biologią;
  • brak połączenia partii produktu z konkretną fiolką banku.

Wspólnym lekarstwem nie jest większa liczba formularzy, lecz wspólna definicja produktu oraz bilans materiału i czasu przez cały proces.

Minimalny dossier procesu opisuje wejścia, przemiany i przekazania

Dla seed train dokumentuje się bank, odtworzenie, kolejne stopnie, medium, objętość, gęstość, fazę, czystość, czasy oraz kryteria transferu. Dla hodowli — recepturę, partie surowców, przygotowanie aparatu, sterylizację, inokulację, zasilania, trendy, próbki, bilanse, moment zbioru i odchylenia. Dla downstreamu — stan bulionu, hold, podział strumieni, warunki operacji, odzysk, jakość, straty i formulację.

Najważniejsze są punkty przekazania. Materiał opuszczający jeden etap powinien mieć identyfikator, ilość, stan, zakres akceptacji i czas. „Przekazano bulion” jest za mało precyzyjne, jeśli downstream potrzebuje temperatury, pH, aktywności, biomasy, lepkości i czasu od zakończenia hodowli.

Dokumentacja powinna umożliwiać dwa przejścia: w przód — co stanie się z konkretną fiolką i partią surowca; oraz wstecz — z czego powstała konkretna porcja produktu. Bez obu kierunków nie można wiarygodnie ocenić wpływu odchylenia.

Bioproces jest dobry wtedy, gdy jego części dobrze się przekazują

Powtarzalne inokulum daje znany początek, upstream tworzy kontrolowane środowisko, hodowla prowadzi biologię do właściwego punktu, a downstream zachowuje i oczyszcza to, co rzeczywiście powstało. Żaden etap nie może sam zagwarantować sukcesu.

Najważniejszym obiektem optymalizacji jest strumień zgodnego produktu przez cały łańcuch. Czasem oznacza to mniejszą biomasę, wcześniejszy zbiór, droższy surowiec, łagodniejszą lizę albo rezygnację z dodatkowego kroku oczyszczania. Takie decyzje wyglądają gorzej w lokalnym arkuszu, ale lepiej w bilansie partii.

Rozdzielenie nazw pozostaje przydatne dla kompetencji i aparatury. Myślenie procesowe wymaga jednak patrzenia przez te granice: stan inokulum jest pierwszym parametrem reaktora, medium jest pierwszym źródłem zanieczyszczeń downstreamu, a formulacja jest ostatnim testem trafności wyboru szczepu.

Podział etapów procesu, wymagania wobec inokulum oraz powiązanie pomiarów substratu, biomasy i produktu oparto również na lokalnych źródłach przemysłowych i laboratoryjnych.przemysl,cwiczenia
